RU 2283795 C1, 20.09.2006. US 2925233 A, 16.02.1960. RU 2207968 C2, 10.07.2003.
Имя заявителя:
Дуров Дмитрий Сергеевич (RU)
Изобретатели:
Дуров Дмитрий Сергеевич (RU)
Патентообладатели:
Дуров Дмитрий Сергеевич (RU)
Реферат

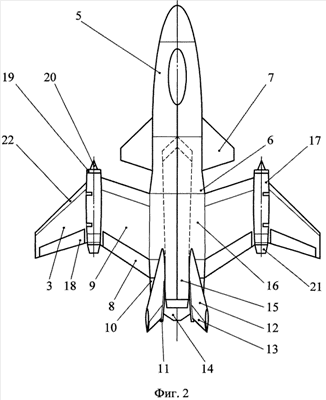

Изобретение относится к области авиационной техники. Многоцелевой сверхзвуковой конвертируемый самолет имеет планер с плавным сопряжением низкорасположенного крыла W-образной формы в плане и фюзеляжа, силовую установку, крыльевые гондолы, трехопорное убирающееся колесное шасси с носовой и главными опорами. Самолет выполнен по аэродинамической схеме «утка» с тремя поверхностями управления тангажом: передним горизонтальным оперением, флапперонами средней части крыла и цельноповоротными щитками. Силовая установка включает основной и два вспомогательных турбореактивных двухконтурных двигателя. Крыло выполнено изменяемой геометрии. Планер снабжен кормовым и крыльевыми щитками, выполнен с близко расположенным передним горизонтальным оперением и цельноповоротными щитками, расположенными по внешним бортам двух хвостовых балок для торможения, каждая из которых снабжена сверху килем хвостового оперения. Фюзеляж имеет ромбовидную форму поперечного сечения, выполнен с усеченным V-образным низом, оснащен для основного двигателя подфюзеляжным плоским воздухозаборником. Крыло имеет наплывы U-образной формы в плане со стреловидными обтекателями, образующими кессон с узлами навеса трех поверхностей управления тангажем, среднюю часть с флапперонами до крыльевых гондол и отклоняемые стреловидные концевые части, смонтированные на гондолах. Верхние поверхности трапециевидных в плане кормового и крыльевых щитков покрыты теплостойким материалом, поглощающим тепло, и расположены на конце соответствующей гондолы в продолжение нижней части с возможностью уменьшения инфракрасного излучения. Изобретение направлено на повышение аэродинамической эффективности и дальности полета. 2 ил.
