Губарев Борис Анатольевич (RU) Плущевский Алексей Михайлович (RU)
Патентообладатели:
Закрытое акционерное общество "АВИА-ПРОЕКТ" (RU)
Реферат

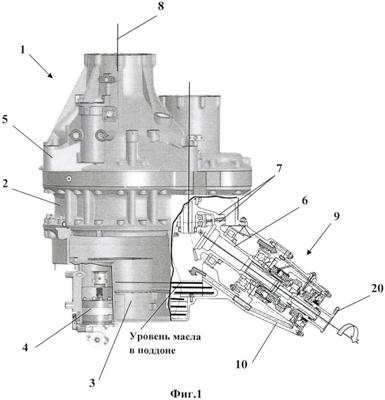

Изобретение относится к области авиастроения, в частности может быть использовано в главных редукторах несущих винтов вертолетов. Главный редуктор несущего винта содержит корпус с установленными в нем зубчатыми передачами и валами, входную ступень, расположенную под углом к валу несущего винта в продольной плоскости вертолета. Входная ступень оснащена муфтой свободного хода со встроенной крыльчаткой для откачки масла. Крыльчатка выполнена в виде плоского диска с двусторонним расположением по внешнему периметру плоскости диска профилированных лопаток. Зазор между лопатками и стенками элементов корпуса муфты в плоскости вращения равен или меньше отношения ширины В рабочей части крыльчатки к высоте Н лопаток. В корпусе муфты имеется отводной канал масла, сопряженный с рабочей полостью крыльчатки. Профиль лопаток крыльчатки в плоскости диска выполнен дугами окружностей, а сопряжение отводного канала выполнено на диаметральном уровне рабочей полости крыльчатки. Достигается улучшение смазки муфты свободного хода с сохранением габаритов и веса редуктора. 1 з.п. ф-лы, 5 ил.
