ЛЕТАТЕЛЬНЫЙ АППАРАТ

Номер публикации патента: 2415780

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009131105/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B64C027/00   B64C027/06
Аналоги изобретения: RU 81159 U1, 10.03.2009. RU 2007111370/11, 10.10.2008. JP 10119897 A, 12.05.1998. RU 2164303 C2, 12.05.1999. US 2007209616 A1, 13.09.2007. RU 2296697 C1, 10.04.2007. SU 1828001 A1, 20.07.1995. SU 1525294 A1, 30.11.1989.

Имя заявителя: Хамин Иван Никифорович (RU)
Изобретатели: Хамин Иван Никифорович (RU)
Патентообладатели: Хамин Иван Никифорович (RU)

Реферат

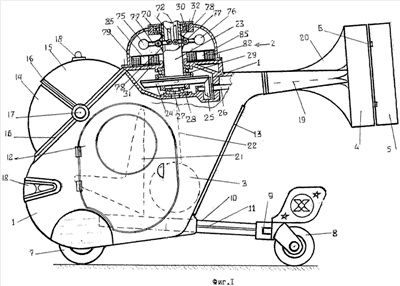

Изобретение относится к винтокрылым летательным аппаратам, в частности к вертолетам. Летательный аппарат вертикального взлета и посадки включает в себя двигатель внутреннего сгорания, муфту сцепления с силовой передачей, пустотелый ведомый вал с несущим винтом, автомат перекоса, пульт управления, хвостовой винт, выхлопную трубу с испарителем жидкости. В качестве первичного двигателя установлен трехшиберный двухтактный двигатель внутреннего сгорания двойного действия с общим коленчатым валом, проходящим через внутренние полости трех шиберов, которые установлены в рабочих полостях с выхлопными окнами. Шиберы объединены общей выхлопной трубой, которая снабжена испарителем жидкости для очистки выхлопных газов. Коленчатый вал снабжен с двух сторон хвостовиками для отбора мощности. Правым хвостовиком коленчатый вал соединен муфтой сцепления с редуктором. От него вращательное движение передается на ведомый вал несущего винта и хвостовой винт. На левом конце коленчатого вала установлен когтеобразный ротор электромотора - генератора с кольцевой обмоткой. Выходные концы кольцеобразной обмотки ротора взаимодействуют с токосъемными кольцами и подключены к контактам общей электрической схемы летательного аппарата. Лопасти несущего винта выполнены петлеобразной формы из ленты облегченного прочного материала. Автомат перекоса выполнен в виде коромысел, они шарнирно закреплены на валу несущего винта, на конце коромысел установлены грузики. При взаимодействии с магнитным полем электромагнитов коромысла отклоняются и изменяют шаг несущего винта. Достигается снижение веса, шума, увеличение мощности двигателя и тяги несущего винта, очистка выхлопных газов. 1 н. и 2 з.п. ф-лы, 16 ил.
