| ЛОПАСТЬ НЕСУЩЕГО ВИНТА ВЕРТОЛЕТА И СПОСОБ ЕЕ ИЗГОТОВЛЕНИЯ |  |
Номер публикации патента: 2172704 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B64C027/473 | | Аналоги изобретения: | US 3713753 A, 28.02.1973. RU 2087383 C1, 20.08.1997. US 4412784 A, 01.11.1983. US 5269657 A, 14.12.1993. |
| Имя заявителя: | Сиротинский Борис Симонович | | Изобретатели: | Сиротинский Б.С.
Дорошенко Н.И.
Демидович Л.Н.
Воробьев С.С.
Баширов Я.К.
Нетфуллов Ф.Х. | | Патентообладатели: | Сиротинский Борис Симонович
Дорошенко Николай Иванович
Демидович Любовь Николаевна
Воробьев Сергей Станиславович
Баширов Якут Камалович
Нетфуллов Фагиль Хуснулович |
Реферат | |

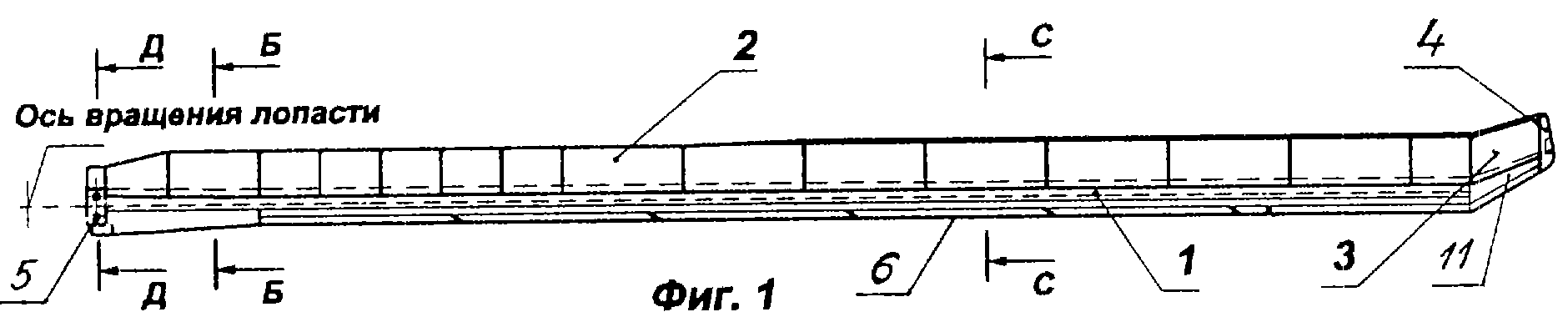

Изобретение относится к области авиации. Лопасть содержит пустотелый лонжерон, абразивостойкий профиль и концевой обтекатель, образующие аэродинамический профиль лопасти. Стенка лонжерона выполнена из волокон композиционного материала, расположенных по всей длине в виде перекрестно-армированных основных слоев и укороченных слоев, расположенных в зоне местного увеличения жесткости и прочности. Лонжерон имеет комлевую часть со стыковочными отверстиями и хвостовую часть. Лонжерон имеет чередующиеся по толщине стенки относительно продольной оси дополнительно основные слои с расположением волокон под углом 40 - 50 град. Упомянутые основные слои выполнены с расположением армирующих волокон под углом 5 - 15 град. а упомянутые укороченные слои выполнены с расположением армирующих волокон под углом 5 - 15 град. При изготовлении волокна композиционного материала наматывают на оправку, имеющую плоский вспомогательный участок и трапециевидный хвостовой участок, который предназначен для формирования стреловидной законцовки. Изобретение направлено на упрощение технологии изготовления и повышение надежности при эксплуатации. 2 с. и 4 з.п. ф-лы, 11 ил.
|
