Закрытое акционерное общество "Новые гражданские технологии Сухого" (RU)
Изобретатели:
Шубин Юрий Александрович (RU) Власов Сергей Анатольевич (RU)
Патентообладатели:
Закрытое акционерное общество "Новые гражданские технологии Сухого" (RU)
Реферат

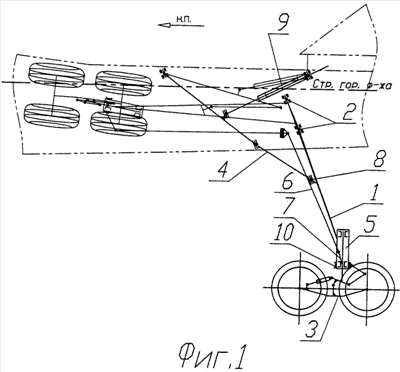

Изобретение относится к области авиационной техники и касается убирающегося шасси самолета. Убирающееся шасси содержит стойку 1, закрепленную с помощью узлов навески 2 на фюзеляже и шарнирно связанную со складывающимся подкосом 4, соединенным с приводом 9 уборки шасси, колесную тележку 3, цилиндр-амортизатор 5, а также механизм разворота колесной тележки с тягой, которая шарнирно одним концом закреплена на фюзеляже, а другим связана с цилиндром-амортизатором 5. Тяга 6 механизма разворота колесной тележки соединена с цилиндром-амортизатором 5 через кольцо 10 с рычагом 7, которое установлено на цилиндре-амортизаторе 5 с возможностью вращения и соединено с верхним звеном шлиц-шарнира. Рычаг 7 жестко закреплен на кольце 10 и свободным концом шарнирно соединен с тягой 6 механизма разворота колесной тележки. Техническим результатом от использования заявленного изобретения является упрощение конструкции шасси при обеспечении минимального объема, занимаемого шасси в убранном доложении. 2 ил.
