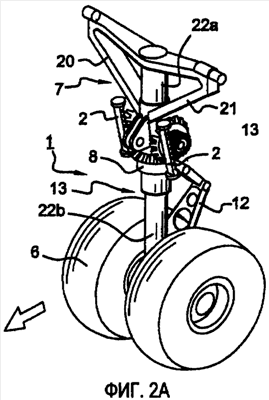

Изобретение относится к области самолетостроения, более конкретно к механизму поворота посадочного шасси летательного аппарата. Механизм содержит средство поворота колес (6) посадочного шасси, расположенное вдоль стойки (13) посадочного шасси, включающее гидроцилиндр (2, 3, 4) и зубчатую рейку (5). Гидроцилиндр оказывает воздействие на зубчатую рейку (5), которая в свою очередь приводит во вращение посредством угловых шестерен (9, 10) обратного хода вращающуюся коронную шестерню (8), приводящую во вращение кулису (22b), несущую на себе колеса (6) посадочного шасси. Гидроцилиндр расположен вдоль верхней трубы (7) и параллельно этой трубе. Угловые шестерни (9, 10) обратного хода содержат первое коническое зубчатое колесо (9) с осью (15), перпендикулярной оси стойки посадочного шасси, находящееся в зубчатом зацеплении со вторым коническим зубчатым колесом (10), расположенным коаксиально с коронной шестерней (8). Технический результат заключается в уменьшении габаритных размеров механизма поворота шасси. 5 з.п. ф-лы. 5 ил.
