УБИРАЮЩЕЕСЯ ШАССИ ЛЕТАТЕЛЬНОГО АППАРАТА

Номер публикации патента: 2389650

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2007128718/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B64C025/10
Аналоги изобретения: RU 2088478 C1, 27.08.1997. GB 1117542 A, 19.06.1968. US 3807667 A, 30.04.1974. SU 329706 A, 09.02.1972. GB 809950 A, 04.03.1959. SU 593400 A, 30.11.1982.

Имя заявителя: Закрытое акционерное общество "Новые гражданские технологии Сухого" (RU)
Изобретатели: Тюрин Сергей Викторович (RU)
Шубин Юрий Александрович (RU)
Патентообладатели: Закрытое акционерное общество "Новые гражданские технологии Сухого" (RU)

Реферат

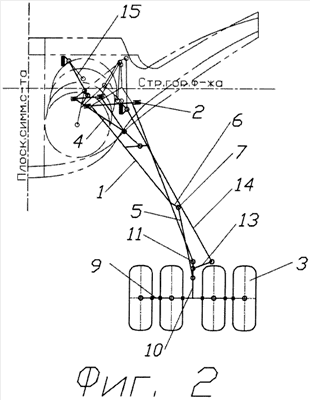

Изобретение относится к области авиационной техники и касается убирающегося шасси летательного аппарата. Убирающееся шасси содержит стойку, шарнирно закрепленную на фюзеляже, колесную тележку, складывающийся подкос, привод уборки-выпуска, амортизатор и механизм разворота колесной тележки. Стойка имеет шарнир, посредством которого она соединена со складывающимся подкосом, другой конец складывающегося подкоса закреплен на фюзеляже с возможностью вращения. Соосно оси колес тележки установлен рычаг, ориентированный вперед по направлению полета самолета и расположенный в плоскости вращения колес. На конце рычага расположен шарнир соединения со стойкой. Между шарниром соединения со стойкой и осью колес на рычаге расположен шарнир крепления штока амортизатора. Между указанными шарнирами рычага на нем закреплен поводок, расположенный в плоскости, перпендикулярной плоскости расположения рычага. Устройство снабжено тягой, шарнирно связанной с поводком и фюзеляжем. Рычаг, поводок и тяга образуют систему механизма разворота колесной тележки. Решение обеспечивает упрощение конструкции шасси при обеспечении минимального объема, занимаемого шасси в убранном положении. 1 з.п. ф-лы, 2 ил.
