RU 2233769 С1, 10.08.2004. Энциклопедия. Авиация, Научное издательство Большая Российская Энциклопедия, ЦАГИ, 1994, с.220, 287. US 3997132 A, 14.12.1976.
Имя заявителя:
Шведов Владимир Тарасович (RU)
Изобретатели:
Шведов Владимир Тарасович (RU)
Патентообладатели:
Шведов Владимир Тарасович (RU)
Приоритетные данные:
17.10.2006 RU 2006000534
Реферат

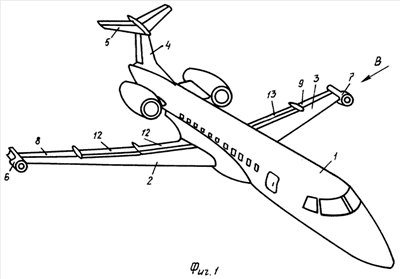

Изобретение относится к области авиации. Законцовка крыла летательного аппарата, устанавливаемая на торце концевой части крыла, включает генератор вихря, противоположного по направлению вращения возникающему на крыле концевому вихрю, и кожух. Генератор вихря выполнен в виде гондолы с входным, выходным и закручивающим устройствами. Кожух выполнен в виде тонкостенной конструкции с внутренней поверхностью постоянного радиуса, простирающейся вдоль концевой хорды крыла с незамкнутым поперечным сечением, образующим продольный вырез. Закручивающее устройство выполнено с диффузором. Кожух выполнен с продольным вырезом в средней своей части так, что верхняя кромка выреза образует центральный угол на оси кожуха, а нижняя кромка образует центральный угол на оси кожуха. Входное устройство может быть выполнено с конфузором, отклоненным осью от плоскости хорд крыла вниз, а хвостовая часть кожуха выполнена отклоненной вверх. Изобретение направлено на повышение аэродинамического качества и несущих свойств крыла. 2 н. и 8 з.п. ф-лы, 7 ил.
