UA 24503 С2, 15.09.2000. GB 2189752 А, 04.11.1987. FR 2555128 А1, 24.05.1985. US 3135483 А, 02.06.1964. RU 2153441 C2, 27.07.2000. SU 1821422 А1, 15.06.1993.
Имя заявителя:
Нехаенко Виктор Николаевич (UA)
Изобретатели:
Нехаенко Виктор Николаевич (UA)
Патентообладатели:
Нехаенко Виктор Николаевич (UA)
Приоритетные данные:
22.12.2009 UA a200913358
Реферат

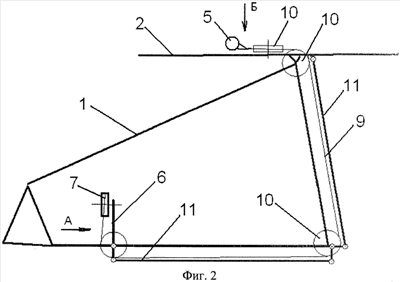

Изобретение относится к легкомоторной авиации. Летательный аппарат включает каркас, силовую установку, гибкое крыло, проводку управления, штурвальную колонку, элементы управления летательным аппаратом. Проводка управления выполнена с образованием двух цепей управления, передаточные элементы которых состоят из двух гибких элементов (тросовая проводка управления) и жестких тяг управления. Жесткие тяги управления соединены между собой шарнирами и связывают шарнирно-закрепленную штурвальную колонку с килевой балкой гибкого крыла с возможностью изменения угла атаки крыла. Гибкие элементы одним концом диаметрально присоединены к боковой поверхности тела вращения штурвала (шкив штурвала), а другим концом каждый гибкий элемент присоединен к соответствующей поперечной балке гибкого крыла. Изменением длины гибких передаточных элементов воздействуют на систему поперечные балки - боковые балки, с помощью которых изменяют соотношение площадей полукрыльев относительно продольной оси. Одновременно увеличивают угол атаки крыла за счет воздействия на килевую балку жестким передаточным элементом. Заданное направление полета в горизонтальной плоскости обеспечивают в сторону меньшей площади полукрыла. Управляющее воздействие на жесткий передаточный элемент сочетают с одновременным управляющим воздействием на гибкие передаточные элементы. Достигается компактность конструкции, надежность пилотирования при разных режимах полета, высокая маневренность при пилотировании без хвостовой части с высокими аэродинамическими характеристиками, снижение физической нагрузки на пилота. 2 н.п. ф-лы, 5 ил.
