Боднер В.А. Системы управления летательными аппаратами. - М.: Машиностроение, 1973, с.101. Михалев И.А., Окоемов Б.Н., Чикулаев М.С. Системы автоматического управления самолетом. - М.: Машиностроение, 1987, с.42. SU 1779638 A1, 07.12.1992. RU 2008116301 A, 10.11.2009. RU 2046059 C1, 20.10.1995. RU 2290346 C1, 27.12.2006. US 5036469 A, 30.07.1991. GB 1527088 A, 04.10.1978.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Уфимский государственный авиационный технический университет" (RU)
Изобретатели:
Петунин Валерий Иванович (RU) Абдуллина Эльза Юнировна (RU) Ефанов Владимир Николаевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Уфимский государственный авиационный технический университет" (RU)
Реферат

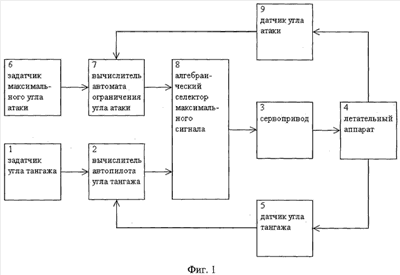

Изобретение относится к области систем автоматического управления (САУ) углом тангажа летательного аппарата (ЛА). Система автоматического управления углом тангажа и ограничения угла атаки ЛА содержит последовательно соединенные задатчик угла тангажа и вычислитель автопилота угла тангажа, сервопривод, выходной сигнал которого определяет угол отклонения руля высоты ЛА, датчик угла тангажа ЛА, последовательно соединенные задатчик максимального угла атаки, вычислитель автомата ограничения угла атаки и алгебраический селектор максимального сигнала, датчик угловой скорости ЛА. Выход датчика угла тангажа ЛА подключен к второму входу вычислителя автопилота угла тангажа. Выход алгебраического селектора максимального сигнала подключен к входу сервопривода. Выход датчика угловой скорости крена летательного аппарата подключен к второму входу вычислителя автомата ограничения угла атаки. Выход вычислителя автопилота угла тангажа подключен к второму входу алгебраического селектора максимального сигнала. Достигается обеспечение необходимой точности ограничения угла атаки и обеспечение плавных переходных процессов в САУ углом тангажа. 2 ил.
