US 5181380 А, 26.01.1993. GB 859504 А, 25.01.1961. US 4840031 А, 20.06.1980. SU 1372816 А1, 10.05.1996.
Имя заявителя:
ЭЙРБАС ДОЙЧЛАНД ГМБХ (DE)
Изобретатели:
ХААСЕ Гуннар (DE)
Патентообладатели:
ЭЙРБАС ДОЙЧЛАНД ГМБХ (DE)
Приоритетные данные:
07.09.2005 DE 102005042511.9 07.09.2005 US 60/714,918
Реферат

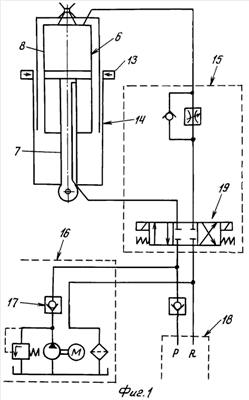

Изобретения относятся к области авиации, более конкретно к системе привода механизма триммирования для гидравлического привода управляемого горизонтального стабилизатора, и применению такой системы на летательном аппарате. Система привода содержит гидравлический линейный исполнительный механизм (6), первую систему (18) снабжения гидравлической энергией и независимую вторую систему (16) снабжения гидравлической энергией. Гидравлический исполнительный механизм (6) подключен к первой системе (18), которая подает гидравлическую энергию в гидравлический линейный исполнительный механизм (6) в штатном режиме работы. Вторая система (16) снабжения энергией подает гидравлическую энергию в гидравлический исполнительный механизм (6) в аварийном режиме работы, при котором первая система (18) снабжения энергией стала неработоспособной. Линейный исполнительный механизм (6) выполнен в форме блока поршневого цилиндра, содержащего шток (7) поршня и цилиндр (8), и содержит механический фиксатор (13), предназначенный для фиксации штока (7) поршня относительно цилиндра (8) в последнем положении, установленном перед отказом первой и второй систем (16, 18) снабжения энергией. Технический результат заключается в повышении надежности работы системы привода и снижении ее веса. 2 н. и 26 з.п. ф-лы, 5 ил.
