Федоров С.М. и др. Автоматизированное управление полетом воздушных судов. - М.: Транспорт, 1992, стр.228, 229, 236, рис.12.2, 12.5, 12.10. SU 966669 А1, 15.10.1982. RU 53028 U1, 21.12.2005. US 4420808 А, 13.12.1983. US 6142413 A, 07.11.2000.
Имя заявителя:
Открытое акционерное общество Московский научно-производственный комплекс "Авионика" (ОАО МНПК "Авионика") (RU)
Изобретатели:
Воробьев Александр Владимирович (RU) Штейнгардт Борис Хаскельевич (RU)
Патентообладатели:
Открытое акционерное общество Московский научно-производственный комплекс "Авионика" (ОАО МНПК "Авионика") (RU)
Реферат

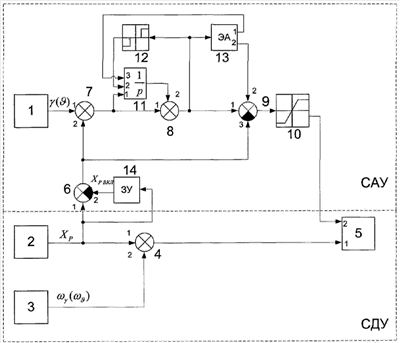

Заявляемое изобретение относится к способам автоматического управления полетом вертолета по крену и тангажу, использующим комбинированную систему управления КСУ, содержащую систему дистанционного управления СДУ и систему автоматического управления САУ. Сигнал СДУ формируют в виде суммарного сигнала на основе сигнала, соответствующего перемещению ручки управления, и сигнала, соответствующего угловой скорости вертолета по крену или тангажу, и подают его на первый вход привода органов управления угловым положением вертолета. Управляющий сигнал САУ формируют в виде суммарного сигнала на основе сигнала, соответствующего текущему значению перемещения ручки управления, сигнала, соответствующего перемещению ручки управления в момент включения режима «ручка-угол», взятого с противоположным знаком, и сигнала, соответствующего угловому положению вертолета по крену или тангажу. Полученный суммарный сигнал динамически ограничивают посредством интегрирующего устройства, нелинейного элемента с зоной нечувствительности и ограничением и электронного автотриммера. Сформированный управляющий сигнал подают на второй вход привода. Обеспечивается устойчивость по скорости вертолета, а также постоянство градиентов управления , и максимальных значений углов крена и тангажа вертолета во всем диапазоне изменения скоростей полета. 1 ил.
