ЕР 0829552 А1, 18.03.1998. WO 0244492 A2, 06.06.2002. RU 2144487 C1, 20.01.2000. RU 94015834 А1, 27.08.1996.
Имя заявителя:
ЭЙРБАС ОПЕРЕЙШНЗ ЛИМИТЕД (GB)
Изобретатели:
ЧИЛДС Томас (GB)
Патентообладатели:
ЭЙРБАС ОПЕРЕЙШНЗ ЛИМИТЕД (GB)
Приоритетные данные:
26.07.2006 GB 0614837.3
Реферат

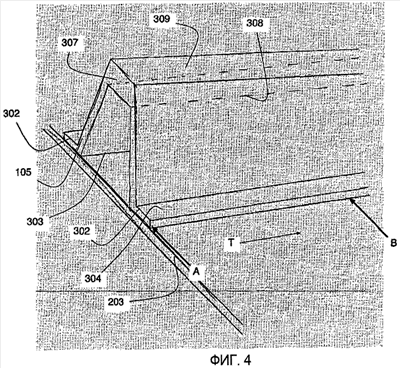

Изобретения относятся к авиастроению, а именно к стрингеру для крыла воздушного судна и к способу его изготовления. Стрингер содержит пару разнесенных фланцев для крепления к панели обшивки крыла, одну или более боковых стенок, которые выполнены за одно целое с фланцами и отходят от указанных фланцев, потолок, выполненный за одно целое с одной или более боковыми стенками. Фланцы имеют верхнюю и нижнюю поверхности. Нижняя поверхность предназначена для крепления к указанной панели обшивки крыла. Фланцы выполнены с припуском, а нижняя поверхность фланцев подвергнута механической обработке таким образом, что высота стрингера изменяется в направлении его длины. Способ изготовления стрингера содержит этапы, на которых формуют заготовку стрингера с припуском и подвергают нижнюю поверхность указанных фланцев механической обработке, таким образом, чтобы осуществить изменение высоты стрингера в направлении его длины. Достигается уменьшение веса конструкции крыла воздушного судна. 2 н. и 16 з.п. ф-лы, 9 ил.
