US 2010243806 A1, 30.09.2010. US 6378805 B1, 30.04.2002. RU 2190556 C2, 10.10.2002. US 2011179626 A1, 28.07.2011. SU 1827970 A1, 10.12.1995.
Имя заявителя:
Закрытое акционерное общество "Гражданские самолеты Сухого" (RU)
Изобретатели:
Баранов Юрий Александрович (RU) Промохов Алексей Валентинович (RU) Гавва Сергей Николаевич (RU)
Патентообладатели:
Закрытое акционерное общество "Гражданские самолеты Сухого" (RU)
Реферат

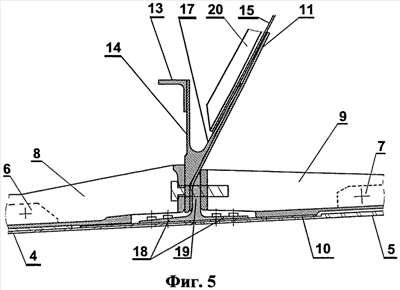

Изобретение относится к самолетостроению, в частности к узлу стыка соединения герметичного и негерметичного отсеков друг с другом. Узел стыка отсеков фюзеляжа самолета содержит обшивки стыкуемых отсеков, подкрепленные стрингерами, и гермошпангоут, расположенный в месте стыка отсеков фюзеляжа. Гермошпангоут содержит сферическую оболочку с меридиально ориентированными силовыми элементами, внутренний и наружный пояса, стенку и ленту-дублер. Стенка гермошпангоута снабжена полкой, размещенной вокруг стенки гермошпангоута. Поверхность полки стенки гермошпангоута, обращенная к герметичному отсеку, выполнена в виде поверхности сферического пояса, концентричного поверхности сферической оболочки. На полку стенки оперта сферическая оболочка. Наружный пояс выполнен из полки и стенки. Лента-дублер выполнена в форме кругового кольца с профилем, выполненным с перегибом. Концы меридиально ориентированных силовых элементов соединены в единый пакет со сферической оболочкой, полкой стенки гермошпангоута и лентой-дублером. Узел стыка снабжен расположенными по разные стороны гермошпангоута фитингами и стыковой лентой. Достигается простота сборки, повышение эксплуатационной живучести и уменьшение массы. 2 н. и 3 з.п. ф-лы, 10 ил.
