RU 2373107 С2, 20.11.2009. ЕР 1834873 A1, 19.09.2007. ЕА 11137 B1, 30.12.2008. US 2008164375 A1, 10.07.2008. WO 2010112648, 07.10.2010.
Имя заявителя:
Открытое акционерное общество "Туполев" (ОАО "Туполев") (RU)
Изобретатели:
Бузницкий Владимир Андреевич (RU) Матус Виктор Владимирович (RU) Мингазов Руслан Фирдусович (RU) Дикунов Алексей Александрович (RU)
Патентообладатели:
Открытое акционерное общество "Туполев" (ОАО "Туполев") (RU)
Реферат

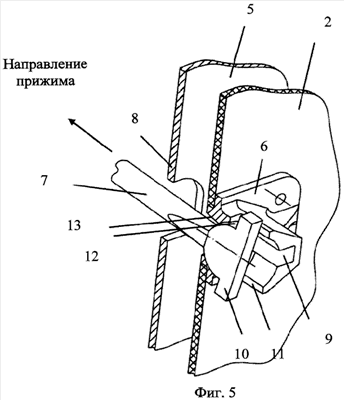

Изобретение относится к авиационной технике, в частности к сборке конструкций и агрегатов самолета, и касается крепления стабилизатора к фюзеляжу самолета. Во время установки передней шторки стабилизатора в зазор между фюзеляжем и торцевой частью носка стабилизатора выставляют стабилизатор в 0° по отношению к фюзеляжу, снимают панели с торцевой части носка и устанавливают переднюю шторку в свободном состоянии в зазор. Предварительно закрепляют на внешней шторке кронштейны для установки шторки. Далее вставляют тяги-ключи через сквозные отверстия и поворотом на 90° устанавливают тяги-ключи в несквозную прорезь кронштейна и деформируют (обжимают) шторку до рабочих размеров. После чего устанавливают съемные панели стабилизатора, располагая их по контуру деформированной шторки, и убирают тяги-ключи. Приспособление для установки передней шторки стабилизатора содержит кронштейны и тяги-ключи, которые имеют сочленяемые сферические поверхности. При этом кронштейны с одной стороны имеют крестообразные отверстия, у которых одна прорезь сквозная, а другая несквозная. Несквозные прорези образуют поверхности упора для буртиков тяг-ключей. С противоположной стороны кронштейнов выходные отверстия выполнены в форме усеченных конусов. Тяги-ключи выполнены с одного конца в виде стержней с резьбой, а с другого - в виде пластин с буртиками и имеют геометрические размеры, соответствующие сквозным прорезям и сферическим поверхностям кронштейнов. Достигается исключение механических повреждений передней шторки и торцевой части носка стабилизатора, повышение контроля и качества установки шторки, возможность проведения значительных упругих деформаций шторки за счет изменения направления действия силы в процессе обжатия. 2 н.п. ф-лы, 5 ил.
