22.08.2006 DE 102006039290.6 28.09.2006 US 60/827,355
Реферат

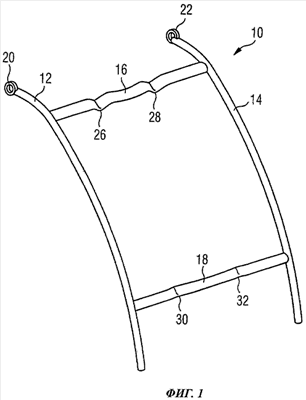

Изобретение относится к рамному элементу для использования в сборочной системе компонентов воздушного судна (ВС), к сборочной системе компонентов ВС и к способу установки компонентов, в частности внутреннего компонента или изоляционного пакета в ВС. Рамный элемент (10; 10') для использования в сборочной системе (46) компонентов ВС выполнен с возможностью присоединения к конструкции (36) ВС и содержит крепежное устройство для прикрепления внутреннего компонента (34) или изоляционного пакета (52) к рамному элементу (10; 10'). Рамный элемент (10; 10') содержит две распорки (12; 14; 12'; 14'), расположенные параллельно друг другу, и соединительную распорку (16; 18; 16'), проходящую между распорками (12; 14; 12'; 14'). Соединительная распорка (16; 18) снабжена углублением (26; 28; 30; 32), которое выполнено с возможностью приема шпангоута (42; 44) при присоединении рамного элемента (10) к конструкции (36). Сборочная система (46) компонентов ВС содержит несколько рамных элементов (10; 10'). Рамный элемент (10; 10') с прикрепленным к нему компонентом (34; 52) присоединяют к конструкции (36) ВС. Достигается обеспечение простой и быстрой установки внутреннего компонента или изоляционного пакета в воздушное судно. 3 н. и 13 з.п. ф-лы, 10 ил.
