US 4479621 А, 30.10.1984. GB 572877 А, 26.10.1945. GB 110433 А, 25.10.1917. US 5553437 А, 10.09.1996. RU 827723 А1, 07.05.1981. US 4909655 А, 20.03.1990. FR 512728 А, 29.01.1921. US 3256670 А, 21.06.1966. RU 2232125 С2, 10.07.2004.
Имя заявителя:
ЭРБЮС ОПЕРАСЬОН (САС) (FR)
Изобретатели:
ГОТИ Лоран (FR) БЕРНАДЕ Филипп (FR)
Патентообладатели:
ЭРБЮС ОПЕРАСЬОН (САС) (FR)
Приоритетные данные:
23.05.2006 FR 0651892
Реферат

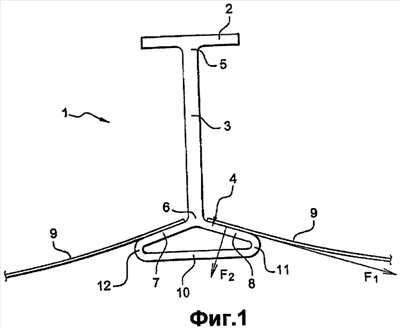

Изобретение относится к герметизированному полу для участка летательного аппарата, содержащего люк главного шасси, и касается нижней подошвы балки для герметизированного пола, предназначенной для удержания изогнутой мембраны пола. Герметизированный пол для участка летательного аппарата, содержащего люк главного шасси, содержит продольные балки (1, 20, 30) и герметизированные изогнутые мембраны (9). Каждая балка (1, 20, 30) содержит верхнюю подошву (2), вертикальную шейку (3, 21, 31) и нижнюю подошву (4, 22, 32). Нижняя подошва (4, 22, 32) оборудована двумя наклонными ножками (7, 8, 23, 24, 34, 35), расположенными по обе стороны от вертикальной шейки и имеющими опорную поверхность. На опорной поверхности крепят герметизированные изогнутые мембраны (9). Балки (1, 20, 30) выполняют из композитного материала. Нижняя подошва (4, 22, 32) содержит соединительный элемент (10, 33), соединяющий две наклонные ножки (7, 8, 23, 24, 34, 35) таким образом, чтобы упомянутая нижняя подошва имела замкнутое сечение. Нижняя подошва (4, 22, 32) содержит усилительный элемент (44), установленный во внутреннем объеме замкнутого сечения. Замкнутое сечение образует треугольник или ромб. Достигается увеличение сопротивления напряжениям разгибания. 9 з.п. ф-лы, 9 ил.
