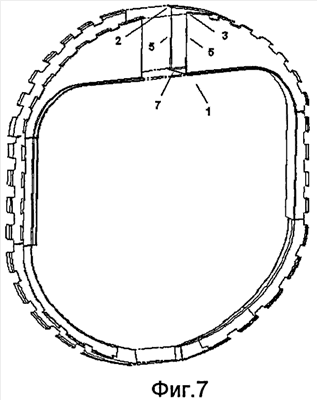

Изобретения относятся к вариантам выполнения силового шпангоута летательного аппарата. Силовой шпангоут летательного аппарата изготовлен из композитного материала и содержит два боковых элемента и базовый элемент. Боковые элементы соединены на внутренней части шпангоута посредством базового элемента. Каждый из боковых элементов содержит полку, соединяющую шпангоут с обшивкой фюзеляжа летательного аппарата, стенку (5) и внутренний фланец (6), соединяющий стенку (5) и базовый элемент. Шпангоут вместе с обшивкой образуют кессонную конструкцию, а стенка образует с полкой угол, по меньшей мере, 90°. По первому варианту боковые элементы и базовый элемент шпангоута имеют переменные толщины и сечения. По второму варианту шпангоут выполнен с возможностью содержать фитинг (8), соединенный со стенкой. Достигается уменьшение веса шпангоута. 2 н. и 10 з.п. ф-лы, 16 ил.
