US 2006060705 A1, 23.03.2006. WO 2006001859 A1, 05.01.2006. US 5518208 A, 21.05.1996. US 524523 A, 07.09.1993. RU 2176970 C2, 20.12.2001. RU 2007330 C1, 15.02.1994.
Имя заявителя:
ЭРБЮС ОПЕРАСЬОН (С.А.С) (FR)
Изобретатели:
ГОТИ Лоран (FR) БЕРНАДЕТ Филипп (FR)
Патентообладатели:
ЭРБЮС ОПЕРАСЬОН (С.А.С) (FR)
Приоритетные данные:
18.10.2007 FR 0758418
Реферат

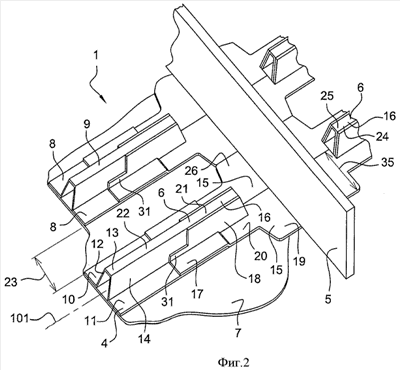

Изобретение относится к самолету с прерывающимися элементами жесткости и способу изготовления такого самолета, в частности к системе передачи усилий на пересечении усиленного шпангоута и элемента жесткости в фюзеляже и к способу изготовления такой системы. Фюзеляж самолета содержит элементы жесткости (4), прерывающиеся усиленными шпангоутами (5). Элементы жесткости (4) в поперечном сечении -образные (омегообразные). Между усиленными шпангоутами (5) и панелью (3) или обшивкой (7) расположены накладки (15). Накладки (15) перекрывают концы (16) частей элемента жесткости (4) и соединяют две последовательные части (6) элемента жесткости (4). Усиленные шпангоуты (5) опираются на накладки (15). Накладки (15) обеспечивают передачу усилий и выполнены из композиционных материалов. Способ изготовления самолета включает этап, на котором накладки (15) и обшивку (7) изготавливают совместно и одновременно. Второй способ изготовления самолета включает этап, на котором накладки (15) и элементы жесткости (4) изготавливают совместно и одновременно. Третий способ изготовления самолета включает этап, на котором накладки (15) изготавливают отдельно от обшивки (7) и элементов жесткости (4), далее крепят накладки (15) на элементах жесткости (4) и на обшивке (7). Достигается обеспечение эффективной передачи усилий между двумя частями 4 н. и 12 з.п. ф-лы, 5 ил.
