US 5842546 A, 01.12.1998. SU 1683269 A1, 27.02.1995. US 3006443 A, 31.10.1961. DE 2601388 A1, 30.06.1977. RU 1559598 C, 20.01.1995. SU 428656 A1, 10.05.2005.
Имя заявителя:
ЭЙРБАС ДОЙЧЛАНД ГМБХ (DE)
Изобретатели:
МЕНЦ Кристиан (DE)
Патентообладатели:
ЭЙРБАС ДОЙЧЛАНД ГМБХ (DE)
Приоритетные данные:
26.07.2005 DE 102005034891.2 26.07.2005 US 60/702,448
Реферат

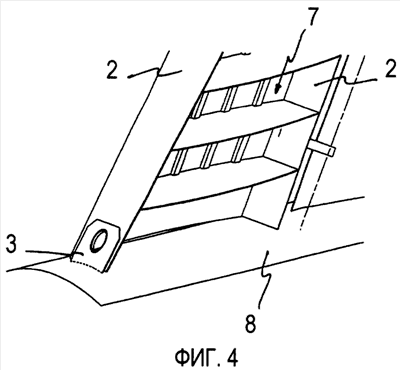

Изобретение относится к области авиации, более конкретно к соединению, обеспечивающему крепление лонжерона вертикального оперения к фюзеляжу летательного аппарата. Соединение содержит первую пластину (2), которая снабжена сквозным отверстием (14), имеющим диаметр, и вторую пластину с первой поверхностью (11), на которой сформирован цилиндр (13), имеющий диаметр, соответствующий диаметру отверстия в первой пластине. Цилиндр (13) второй пластины (3) свободно входит в сквозное отверстие первой пластины (2) для передачи сил, направленных перпендикулярно центральной линии цилиндра (13), от первой пластины (2) ко второй пластине (3) и, наоборот. Первая пластина (2) снабжена дополнительно подшипником (5) скольжения, который вставлен в первую пластину (2) таким образом, что он может поворачиваться вокруг своей оси вращения в плоскости первой пластины (2), и в первом подшипнике (5) скольжения выполнено сквозное отверстие (14) с эксцентриситетом. Вторая пластина (3) снабжена кольцевым диском (4), который вставлен в нее таким образом, чтобы он мог поворачиваться вокруг своей оси вращения в плоскости второй пластины (3), и цилиндр (13) второй пластины (2) установлен на кольцевом диске (4) с эксцентриситетом. Технический результат заключается в снижении веса конструкции соединения. 2 н. и 7 з.п. ф-лы., 6 ил.
