SU 199673 A1, 01.01.1967. US 2008073464 A1, 27.03.2008. DE 102006045596 A1, 10.04.2008. US 3941337 A, 02.03.1976. US 4176812 A, 04.12.1979. US 5143324 A, 01.09.1992.
Имя заявителя:
Закрытое акционерное общество "Новые гражданские технологии Сухого" (RU)
Изобретатели:
Тюрин Сергей Викторович (RU) Горохов Владимир Борисович (RU)
Патентообладатели:
Закрытое акционерное общество "Новые гражданские технологии Сухого" (RU)
Реферат

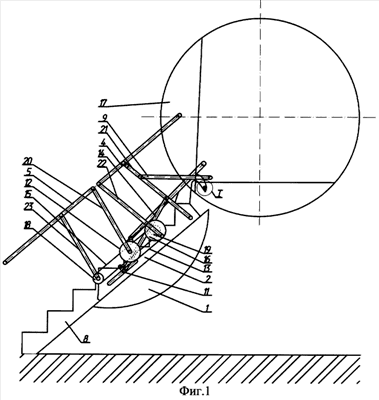

Изобретение относится к области авиационной техники и может быть использовано на летательных аппаратах для посадки и высадки экипажа и пассажиров. Дверь-трап летательного аппарата содержит обшитый каркас, ступеньки, выполненные из стационарной секции, закрепленной на внутренней стороне каркаса, и поворотной секции, шарнирно соединенной со стационарной секцией, гидроцилиндр открытия двери, складной поручень, выполненный из внутренней и внешней секций, и механизм открытия поворотной секции ступенек. Каркас двери-трапа шарнирно соединен с фюзеляжем кронштейном. Гидроцилиндр открытия двери закреплен в каркасе двери и шарнирно соединен через двуплечный рычаг с фюзеляжем. Шарнир кронштейна крепления двери-трапа к фюзеляжу выполнен с возможностью подъема двери-трапа относительно фюзеляжа. Внутренняя секция складного поручня шарнирно соединена с фюзеляжем и стационарной секцией ступенек. Внешняя секция складного поручня соединена с механизмом открытия поворотной секции, который выполнен в виде рычажно-тросового механизма, размещенного в каркасе двери-трапа. Достигается упрощение конструкции двери с трапом и повышение ее надежности. 1 з.п. ф-лы, 7 ил.
