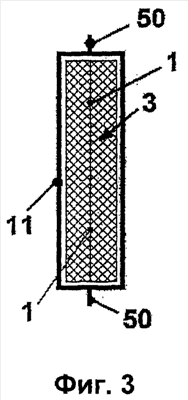

Изобретение имеет отношение к изоляции, такой как противопожарная изоляция или защита, в частности относится к системе изоляции для внутренней изоляции транспортного средства. Система содержит: изоляционный комплект (3), в который заделан изоляционный сердечник (1), пленку (11) из стойкого к прожогу пленочного материала, причем пленочный материал образует преграду для огня (7), при этом изоляционный комплект (3) обернут пленкой (11). У конца пленки и снаружи от ее пленочной оболочки, а также на кромке изоляционного комплекта (3) образована концевая секция в виде замкнутого контура (11), которая, при условии контакта стенок пленки (11) в виде замкнутого контура, которые расположены на диаметрально противоположной половине окружности замкнутого контура, переходит в секцию (50) крепления пленки (11), которая имеет плоскую конструкцию. Концевая секция (50) крепления пленки (11) согнута в виде Z-образного фальца, при этом согнутые области (В11, С11, D11) секции (50) крепления пленки (11) получены за счет сгибания одной поверх другой. Достигается повышение противопожарной безопасности и стойкости к прожигу изоляционного комплекта. 7 з.п. ф-лы, 6 ил.
