DE 10226868 A1, 24.12.2003. RU 31481 U1, 20.08.2003. EP 0579219 A1, 19.01.1994. SU 1808765 A1, 15.04.1993. SU 497197 A1, 30.12.1975.
Имя заявителя:
ЦЛ КАРГОЛИФТЕР ГмбХ энд Ко КГ А.А. (DE)
Изобретатели:
ФОН КЕССЕЛЬ Кристоф (DE) ГОЛДАММЕР Томас (DE)
Патентообладатели:
ЦЛ КАРГОЛИФТЕР ГмбХ энд Ко КГ А.А. (DE)
Приоритетные данные:
11.03.2008 DE 102008013638.7
Реферат

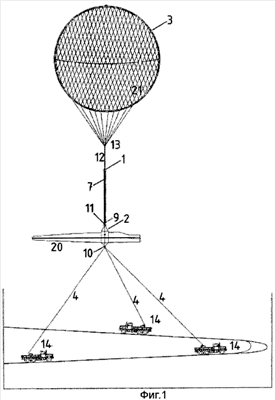

Изобретение относится к способу и устройству для транспортировки длинномерных громоздких грузов с подъемным телом на направляющих тросах. Во время транспортировки с воздушным шаром на направляющих тросах груз (лопасть для ветряной электростанции) натянут посредством несущего троса в своем центре тяжести в поворотно-опрокидываемом грузозахватном устройстве. Груз транспортируют несколькими мобильными управляемыми лебедками посредством транспортировочных лебедочных тросов, закрепленных на грузозахватном устройстве. Крановые лебедочные тросы посредством подъемных тросов поднимают к узлу крана и фиксируют с помощью дистанционного управления. В режиме крана фиксацию крановых лебедочных тросов снимают, и крановые лебедочные тросы опускаются от узла крана к управляемым лебедкам, соединяются с ними. За счет изменения свободной длины отдельных крановых лебедочных тросов груз приводится в необходимое положение. Узел крана выполнен в виде пространственной структурной конструкция с диаметром, увеличивающимся центрично относительно вертикальной оси с обоих концов до своего максимального значения. В нижней части узла крана расположено несколько распределенных на равном расстоянии пар направляющих роликов для подъемных тросов крановых лебедочных тросов, а в верхней части узла крана на расстоянии между двумя парами направляющих роликов расположены направляющие ролики для подъемных тросов кольца транспортного предохранителя. Достигается транспортировка на большие расстояния и по горным извилистым участкам дорог, а также при неподходящей для обычных методов транспортировки инфраструктуре, также при смене режима транспортируемый груз остается в грузозахватном устройстве, обеспечение дистанционного управления с земли. 2 н. и 8 з.п. ф-лы, 8 ил.
