SU 463584 А, 15.03.1975. RU 2346850 C2, 27.06.2008. EP 0786402 A2, 30.07.1997. US 4963108 A, 16.10.1990.
Имя заявителя:
Открытое акционерное общество "Завод "Дагдизель" (RU), Общество с ограниченной ответственностью "Эмтех" (RU)
Изобретатели:
Пармёнов Владимир Анатольевич (RU) Асалиев Султанахмед Мурадович (RU) Казёнова Татьяна Аркадьевна (RU) Коломейцев Леонид Филиппович (RU) Пахомин Сергей Александрович (RU) Коломейцев Владимир Леонидович (RU)
Патентообладатели:
Открытое акционерное общество "Завод "Дагдизель" (RU) Общество с ограниченной ответственностью "Эмтех" (RU)
Реферат

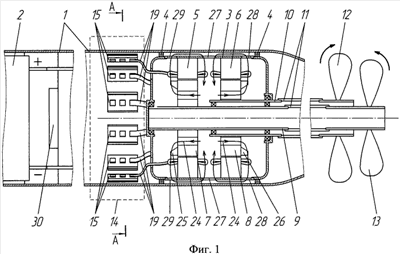

Изобретение относится к области водного транспорта и направлено на усовершенствование подводного аппарата, который обеспечивает передвижение в водной среде автономных средств, и может быть использовано как движитель автономных средств в надводном и подводном положениях. Электропривод подводного аппарата (Фиг.1) включает в себя герметичный корпус 1, в котором размещены источник питания 2 и электродвигатель 3. Электродвигатель имеет два статора 5 и 6 и два ротора 7 и 8, установленные на соосных валах 9 и 10, на выходных концах которых за пределами корпуса 1 размещены винты 12 и 13 встречного вращения. В корпусе 1 размещен также инвертор 14 с полупроводниковыми модулями 15, расположенными на внутренней поверхности корпуса. Модули 15 размещены таким образом, чтобы их теплопроводящие эластичные элементы 17 были установлены на контактных площадках 18 корпуса 1. Выводы 19 обмоток электродвигателя 3 подсоединены к модулям 15. На статоре 5 в пазах 20 размещена многофазная обмотка 21, в полостях 22 ротора 7 установлены постоянные магниты 23. На торцевых частях роторов 7 и 8 расположены вентиляционные лопатки 25 и 26, а в корпусе 3 электродвигателя выполнены радиальные отверстия.. Технический результат заключается в повышении надежности конструкции электропривода подводного аппарата, снижении уровня шума и вибраций и повышении дальности автономного хода. 2 з.п. ф-лы, 4 ил.
