SU 47910 А, 31.07.1931. SU 1729913 A1, 30.04.1992. SU 1105390 A, 30.07.1984.
Имя заявителя:
Мартынюк Николай Павлович (MD), Мартынюк Елена Николаевна (UA)
Изобретатели:
Мартынюк Николай Павлович (MD) Мартынюк Елена Николаевна (UA)
Патентообладатели:
Мартынюк Николай Павлович (MD) Мартынюк Елена Николаевна (UA)
Реферат

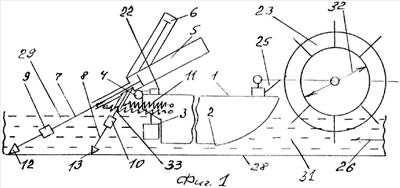

Изобретение относится к судостроению и касается создания речных судов с движителями, непосредственно воздействующими на дно акватории. Речное транспортное средство содержит корпус, рулевой механизм и гидроколесо, а также шестеренчатый гидронасос, с ведущим валом которого кинематически соединено гидроколесо, гидроаккумулятор для аккумулирования рабочей жидкости, под избыточным давлением поступающей от шестеренчатого насоса, и золотниковый механизм для распределения потока рабочей жидкости, хранящейся в емкости и поступающей в надпоршневое и подпоршневое пространства гидроцилиндров двухстороннего действия, имеющих возможность отсоединения от гидроаккумулятора запорным краном. Поршни гидроцилиндров жестко соединены со штоками, являющимися шестами, на противоположных концах которых жестко закреплены наконечники, контактирующие с поверхностью речного дна. Каждый шток снабжен регулировочными муфтами, гидроцилиндры соединены с корпусом судна посредством кронштейна с шарнирами и возвратными пружинами. Диаметр гидроколеса превышает диаметр шестерен гидронасоса не менее чем в десять раз. Изобретение позволяет улучшить ходовые качества речного транспортного средства в процессе его движения против течения воды в реке. 2 ил.
