SU 1689214 A1, 07.11.1991. SU 37506 A, 30.06.1934. US 5520557 A, 28.05.1996. JP 2005112149 A, 28.04.2005.
Имя заявителя:
Комогорцев Юрий Макарович (RU)
Изобретатели:
Комогорцев Юрий Макарович (RU)
Патентообладатели:
Комогорцев Юрий Макарович (RU)
Реферат

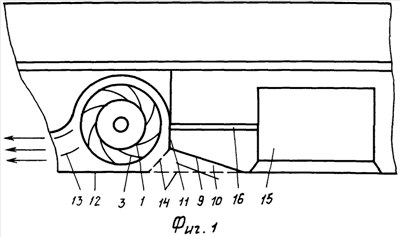

Изобретение относится к области судостроения, в частности к судовым движителям. Движитель содержит цилиндр с лопастями, ограниченный по бокам дисками, водозаборник, водоотбойник, спрямляющее устройство, решетку ограждения на входе в водозаборник. Цилиндр закреплен на ведущем валу, который расположен перпендикулярно направлению движения судна и опирается на подшипники в опорах кормовой платформы. Лопасти движителя закреплены по всей длине цилиндра параллельно валу и изогнуты в поперечном сечении по дуге в направлении, противоположном вращению движителя. На всасывающих сторонах лопастей гребного цилиндра, между дисками и параллельно им, установлены ребра жесткости, закрепленные как к лопастям, так и к цилиндру. За гребным цилиндром установлено спрямляющее устройство, состоящее из горизонтальных пластин, закрепленных к вертикальным стенкам кормовой платформы. Ускорение воды в движителе происходит в прямоточном канале, образующемся при взаимном расположении водоприемника и гребного цилиндра так, что верхняя плоскость водоприемника располагается на уровне нижней линии гребного цилиндра. Достигается увеличение гидравлического сечения движителя, повышается КПД движителя. 3 з.п. ф-лы, 5 ил.
