Открытое акционерное общество "Санкт-Петербургское морское бюро машиностроения "Малахит" (RU)
Изобретатели:
Вексляр Валерий Яковлевич (RU) Морозкин Геннадий Дмитриевич (RU) Котлович Валерий Михайлович (RU) Соколов Марат Александрович (RU)
Патентообладатели:
Открытое акционерное общество "Санкт-Петербургское морское бюро машиностроения "Малахит" (RU)
Реферат

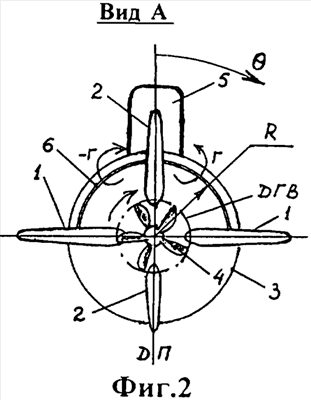

Изобретение относится к судостроению. Кормовое крестообразное оперение подводного аппарата включает горизонтальные и вертикальные стабилизаторы, которые имеют носовые неподвижные и кормовые подвижные части. На неподвижных носовых частях горизонтальных и верхнего вертикального стабилизаторов установлено полукольцо. Полукольцо имеет сечение крыловидной формы с переменными длинами хорд и установочными углами сечений по периметру полукольца. При этом установочные углы выбраны в соответствии с местными углами атаки набегающего потока. Радиус полукольца соответствует 1,2-1,3 радиуса корпуса подводного аппарата в районе установки полукольца. Полукольцо выполнено металлическим полым литосварным. Полость полукольца заполнена композитным материалом. Полукольцо может быть выполнено из двух частей, соединенных крепежом, между которыми помещена вибропоглощающая пленка. Снижается шумоизлучение и уровень кавитационных и виброакустических характеристик кормового оперения и самого подводного аппарата. 2 з.п. ф-лы, 4 ил.
