FR 2705942 A1, 09.12.1994. US 3844239 A, 29.10.1974. US 326896 A, 22.09.1885. RU 2053160 C1, 27.01.1996. RU 2051066 C1, 27.12.1995. JP 2010111175 A, 20.05.2010. DE 19957445 A1,31.05.2001. RU 2132285 C1, 27.06.1999. US 1638817 A, 16.08.1927.
Имя заявителя:
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (RU), Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Изобретатели:
Орешков Олег Васильевич (RU) Стайцов Андрей Михайлович (RU) Занегин Игорь Владимирович (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (RU) Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Реферат

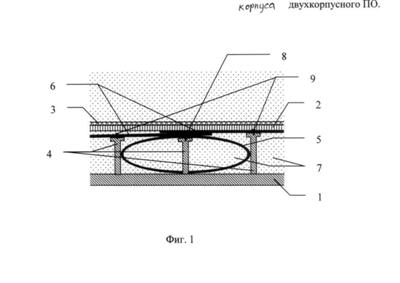

Изобретение относится к области судостроения, в частности к аварийно-спасательным средствам и способам обеспечения живучести подводного объекта (ПО), и может быть использовано для перекрытия прочного корпуса ПО при его пробоине от воздействия противолодочного оружия, например, кумулятивного боеприпаса, а также может применяться для сосудов и герметичных объектов, находящихся под внешним, либо внутреннем давлением. Способ заделки пробоины заключается в том, что при образовании пробоины в прочном корпусе ПО, находящегося на глубине, осуществляют ее перекрытие с помощью деформируемой вставки, перемещаемой к пробоине под действием гидростатического давления поступающей через пробоину воды, превышающего 7 атм. Устройство заделки пробоины включает в себя деформируемую вставку, размещенную (до погружения ПО) в межкорпусном пространстве по периметру корпуса с возможностью перемещения под напором воды в сторону пробоины прочного корпуса. Деформируемая вставка выполнена двухслойной из листов армированной транспортерной ленты с последовательным чередованием крепления листов различных слоев на шпангоутах прочного корпуса. Листы внутреннего слоя изогнуты таким образом, что каждый из них огибает шпангоут, с которым он скреплен, до соприкосновения с соседними шпангоутами, прочным корпусом и основанием огибаемого шпангоута, а листы другого слоя уложены в развернутом виде с заходом друг на друга в зоне крепления листов внутреннего слоя. Технический результат изобретения заключается в упрощении операции по обеспечению живучести ПО, находящегося на глубине под высоким давлением, при пробоине корпуса, а также в снижении затрат времени на заделку пробоины корпуса. 2 н.п. ф-лы, 2 ил.
