УСТРОЙСТВО ДЛЯ ВРЕМЕННОЙ ЗАДЕЛКИ ПРОБОИН В ЗАПОЛНЕННЫХ ЖИДКОСТЬЮ ЖЕСТКИХ КОНСТРУКЦИЯХ

Номер публикации патента: 2414377

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010107754/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B63B043/16
Аналоги изобретения: SU 1688007 A1, 30.10.1991. RU 2107640 C1, 27.03.1998. FR 2259009 A1, 22.08.1975. US 5156109 A, 20.10.1992. SU 933544 A, 07.06.1982.

Имя заявителя: Федеральное автономное учреждение "25 Государственный научно-исследовательский институт химмотологии Министерства обороны Российской Федерации" (RU)
Изобретатели: Овчинин Дмитрий Ильич (RU)
Белохвостов Федор Валентинович (RU)
Таран Владимир Михайлович (RU)
Еремин Владимир Николаевич (RU)
Ищенко Петр Николаевич (RU)
Овчинина Ирина Николаевна (RU)
Кувичка Игорь Анатольевич (RU)
Патентообладатели: Федеральное автономное учреждение "25 Государственный научно-исследовательский институт химмотологии Министерства обороны Российской Федерации" (RU)

Реферат

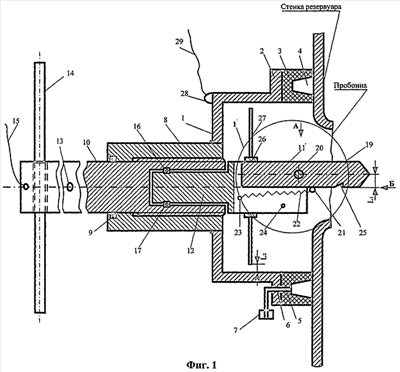

Изобретение относится к средствам ремонта стенок полых конструкций, в частности к устройствам временной заделки пробоин в жестких резервуарах, используемых для хранения и транспортирования нефти. Устройство содержит жесткий пластырь-короб (1) с выступом (2), на торце которого закреплен уплотнитель (3) с пазом (4), который каналом (5) сообщен с каналом (6) на выступе (2). Канал (6) связан с патрубком, на конце которого установлено быстроразъемное соединение (7). По центру жесткого пластыря-короба (1) с его наружной стороны герметично закреплена втулка (8) с внутренней резьбой. Подтягивающий элемент состоит из двух частей: первая часть (10) связана с втулкой (8) посредством резьбового соединения, а вторая часть (11) выполнена ступенчатой. Ступень (12) меньшего диаметра закреплена в первой части (10) с возможностью осевого вращения, а ступень большего диаметра имеет осевую прорезь (18), в которой закреплено коромысло (12) с осью (20) и связано с пружиной (22). Ось (20) вращения коромысла закреплена на боковых стенках прорези (18) на расстоянии не более половины ширины коромысла (19). На ступень большего диаметра второй части (11) подтягивающего элемента надето стопорное кольцо (26), которое снабжено двумя радиальными рычагами (27), свободные концы которых удалены от внутренней поверхности пластыря на минимальное расстояние. Обеспечивается сокращение потерь нефтепродукта. 4 з.п. ф-лы, 5 ил.
