DE 2010953 A1, 30.09.1971. NL 9002796 A, 16.07.1992. US 5163377 A, 17.11.1992. SU 1154142 A1, 07.05.1985.
Имя заявителя:
Открытое акционерное общество "ВНИИГ им. Б.Е. Веденеева" (RU)
Изобретатели:
Кондаков Владимир Евгеньевич (RU) Кондаков Иван Владимирович (RU) Кондакова Людмила Владимировна (RU)
Патентообладатели:
Открытое акционерное общество "ВНИИГ им. Б.Е. Веденеева" (RU)
Реферат

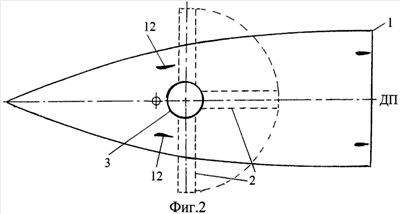

Изобретение относится к области судостроения. Откренивающее устройство парусной яхты содержит крыло, соединенное с корпусом яхты посредством сферического шарнира с центром в диаметральной плоскости. Подвижная часть шарнира выполнена в виде сферического прилива с осью, на которой установлено червячное колесо червячного редуктора. Корпус червячного редуктора жестко соединен с П-образным коромыслом, подвижным в диаметральной плоскости. Концы коромысла насажены на оси, закрепленные на неподвижной части шарнира перпендикулярно диаметральной плоскости корпуса яхты. Поперечное сечение крыла выполнено в виде сегмента, обращенного выпуклостью вниз. Образующая крыла, проходящая через нижнюю точку поперечного сечения, соединена с поверхностью сферического прилива по касательной. Верхняя часть крыла имеет форму, совпадающую с кормовым участком днища яхты в диаметральной плоскости. Достигается снижение сопротивления движению яхты на полных курсах, а также снижение веса откренивающего устройства. 7 ил.
