Федеральное государственное унитарное предприятие "Центральный научно-исследовательский институт имени академика А.Н. Крылова" (ФГУП "ЦНИИ им. акад. А.Н. Крылова") (RU)
Изобретатели:
Алексеев Сергей Викторович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Центральный научно-исследовательский институт имени академика А.Н. Крылова" (ФГУП "ЦНИИ им. акад. А.Н. Крылова") (RU)
Реферат

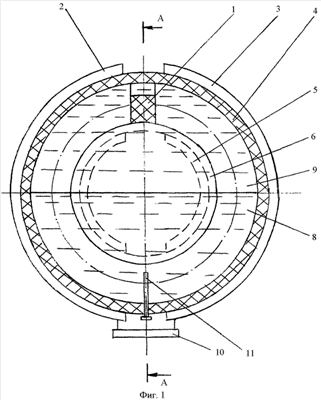

Изобретение относится к области судостроения, в частности создания устройств для измерения угла крена или дифферента плавучих средств при всех эксплуатационных ситуациях. Устройство содержит сообщенные между собой сосуды, выполненные в виде участков трубчатого кольцевого канала, которые герметично сообщены в своих верхних и нижних частях. Сосуды частично заполнены электропроводной жидкостью с находящейся над ней, несмешиваемой с последней диэлектрической жидкостью. Датчик угла образован электропроводной и диэлектрической жидкостями и участками трубчатого кольцевого канала, выполненными из электропроводящего материала, внутренняя поверхность которых равномерно покрыта несмачиваемым диэлектриком. Электронный преобразователь соединен с каждым из электрически разделенных между собой электропроводящих участков трубчатого кольцевого канала и с электропроводной жидкостью. Устройство содержит дроссель и шкалу. В датчике угла, образованном участками трубчатого кольцевого канала, в которых со стороны оси, вокруг которой образован кольцевой канал, симметрично относительно плоскости, лежащей на круговой оси кольцевого канала, в электропроводящем материале и в несмачиваемом диэлектрике выполнены сквозные щели, охватывающие пределы перемещения границ раздела электропроводной и диэлектрической жидкостей. Каждая из щелей в диэлектрике одного участка трубчатого кольцевого канала герметично сообщена со щелью в диэлектрике другого участка трубчатого кольцевого канала преимущественно с помощью плоских мембран из несмачиваемого диэлектрика, размещенных параллельно и симметрично относительно плоскости, лежащей на круговой оси кольцевого канала. Повышаются точность и надежность работы устройства в эксплуатационных и аварийных условиях. 2 ил.
