SU 232779 A1, 01.01.1969. RU 94031004 A1, 10.06.1997. RU 2187441 C1, 20.08.2002. US 6234103 B1, 22.05.2001. DE 3406392 A1, 05.09.1985.
Имя заявителя:
Федеральное бюджетное учреждение "3 Центральный научно-исследовательский институт Министерства обороны Российской Федерации" (RU)
Изобретатели:
Гуришкин Олег Павлович (RU) Малышев Александр Алексеевич (RU) Хмелюк Пётр Сергеевич (RU)
Патентообладатели:
Федеральное бюджетное учреждение "3 Центральный научно-исследовательский институт Министерства обороны Российской Федерации" (RU)
Реферат

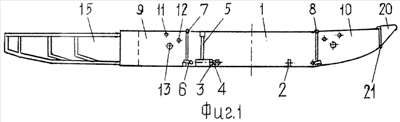

Изобретение относится к переправочно-мостовым средствам, более конкретно к понтонам складываемым, паромам и наплавным мостам. Складное понтонное звено включает шарнирно соединенные между собой средний и крайний понтоны со встроенной в палубу проезжей частью. На транцах среднего понтона размещены межзвеньевые стыковые узлы, а на транцах крайних понтонов - рымные пуговицы и обводные блоки. Со стороны внешнего борта один из крайних понтонов снабжен выдвижным из ниши гибким складным секторовидного типа поплавком, состоящим из надувных клиновидных емкостей, размещенных между рамками. Рамки закреплены в нишах с возможностью поворота относительно вертикальных осей, установленных в средней части примыкающей к проезжей части ниши. Другой крайний понтон оснащен жестким, равным длине этого понтона и закрепленным на нем поворотно относительно оси, параллельной продольной оси складного понтонного звена, обтекателем. Обтекатель выполнен в форме треугольной призмы, одна грань которой в верхнем положении обтекателя, а другая грань в его нижнем положении являются продолжением днищевых обводов складного понтонного звена. Третья боковая грань обтекателя снабжена стыковыми устройствами, выполненными, например, в виде уха и вилки с подвижным штырем для попарного соединения звеньев между собой в наплавных мостах и паромах. Использование предлагаемого технического решения позволит расширить возможности по образованию мостовых и паромных переправ, оборудуемых из складных понтонных звеньев, улучшить транспортабельные качества звеньев, в том числе для перевозки их воздушным транспортом. 9 ил.
