SU 1752424 A1, 07.08.1992. RU 18407 U1, 20.06.2001. RU 2376069 C2, 20.12.2009. UA 48914 A, 15.08.2002. US 4826251 A, 02.05.1989. US 5826529 A, 27.10.1998.
Имя заявителя:
Титов Николай Григорьевич (RU)
Изобретатели:
Титов Николай Григорьевич (RU)
Патентообладатели:
Титов Николай Григорьевич (RU)
Реферат

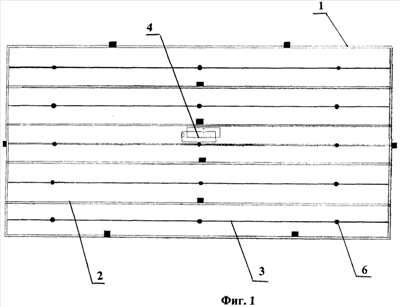

Изобретение относится к горной промышленности и предназначено для извлечения металлов из илов непосредственно на месте их залегания в хвостохранилищах горнодобывающих предприятий. Техническим результатом является упрощение конструкции устройства и повышение эффективности очистки ила от металлов на месте их залегания. Устройство для очистки илов хвостохранилищ от металлов на месте их залегания содержит плавающее средство с трубопроводами. При этом плавающее средство выполнено в виде гидравлической платформы, состоящей из двух изолированных систем трубопроводов, одна из которых включает обеспечивающие плавучесть устройства трубы-кингстоны, а другая - рабочие трубы, предназначенные для подачи в хвостохранилище воздуха и реагентов в рабочем растворе для обработки взмученных илов и откачки полученных продуктивных растворов. Каждая рабочая труба снабжена Т-образными вставками для вывода воздуха и реагентов для очистки ила от металлов. Устройство также снабжено узлом распределения воздуха, воды, реагентов для очистки ила от металлов и отработанных растворов, раздельно соединенным трубами или шлангами с каждой из изолированных систем трубопроводов гидравлической платформы. Кроме того устройство снабжено автономным узлом управления, связанным шлангами с узлом распределения. Т-образные вставки труб снабжены элементами для придания потоку воздуха или жидкости заданного направления, выполненными из резины в форме круга диаметром, равным 2-3 диаметрам Т-образной вставки трубы. 6 з.п. ф-лы, 2 ил.
