SU 560788 А, 15.08.1977. US 4102288 А, 25.07.1978. GB 1389532 A, 03.04.1975.
Имя заявителя:
Черняков Феликс Аронович (UA), Черняков Юрий Феликсович (UA)
Изобретатели:
Черняков Феликс Аронович (UA) Черняков Юрий Феликсович (UA)
Патентообладатели:
Черняков Феликс Аронович (UA) Черняков Юрий Феликсович (UA)
Реферат

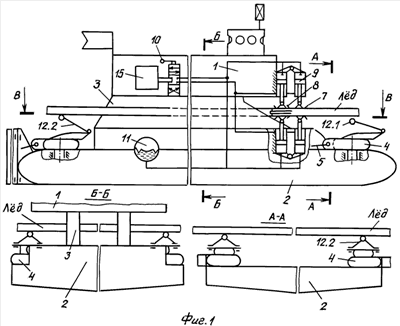

Изобретение относится к способам хода судна во льдах и к устройству ледокола. Способ характеризуется тем, что на ходу судна осушают балластные цистерны до остаточной плавучести в 0,0010,002 водоизмещения понтона. При подходе судна к сплошному тонкому льду автоматически поднимают платформу и дальше идут платформой выше льда, понтоном ниже льда, стойками с клиньями - на уровне льда, и непрерывным ходом клиньями стоек разрушают лед. При подходе судна к толстому сплошному льду упруго прижимают верхние и нижние полозья ко льду, копируют полозьями его поверхность. На верхней и нижней поверхностях льда щелерезами нарезают пары канавок перед каждой стойкой на колее немного шире стойки, чем создают концентрацию напряжений по надрезам. Насадками направляют струю воды под надрезанные полосы льда, скалывают лед и струей воды выбрасывают на поверхность ледяного поля две полосы битого льда. Ледокол содержит надледную часть в виде платформы и подледную часть в виде понтона, которые соединены между собой вертикальными стойками, ширина которых меньше ширины подледной и надледной частей, балластные цистерны. Стойки имеют горизонтальное сечение в виде двустороннего клина и расположены вдоль ледокола. Перед каждой стойкой установлена пара полозьев со щелерезами и четыре гидроцилиндра. Полозья установлены с возможностью прижатия к верхней и нижней поверхности льда гидроцилиндрами, напорные полости которых соединены с гидроаккумулятором. Расстояние между парой полозьев не менее ширины стойки. Щелерезы прикреплены к боковой поверхности полозьев в виде строгальных резцов для надреза границ удаляемой полосы льда. На понтоне между полозьями каждой пары установлены насадки для вертикальной струи воды, а также четыре движителя, каждый из которых имеет датчик, кинематически связанный со следящей системой с отрицательной обратной связью. Обеспечивается остойчивость судна при разрушении льда. 2 н.п. ф-лы, 3 ил.
