УСТРОЙСТВО ДЛЯ ПРИСОЕДИНЕНИЯ КОНЦА ДЕФОРМИРУЕМОГО ТРУБОПРОВОДА, ПРЕДНАЗНАЧЕННОГО ДЛЯ ПЕРЕКАЧКИ ЖИДКОСТИ, В НЕПОДВИЖНЫЙ ТРУБОПРОВОД, ТАКОЙ КАК КОЛЛЕКТОРНЫЙ ТРУБОПРОВОД КОРАБЛЯ

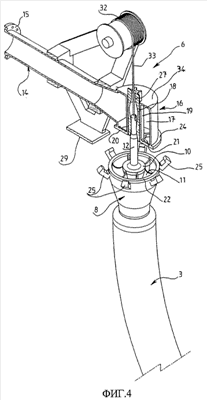

Изобретение относится к устройству, предназначенному для перекачки жидкости, такой как природный газ, из деформируемого трубопровода к неподвижному трубопроводу из твердого материала, который установлен на опоре и образует систему с другой системой координат, такую как коллекторный трубопровод, который установлен на корабле, транспортирующего жидкий продукт. Соединительное устройство содержит устройство, предназначенное, чтобы направлять наконечник (8) в направлении к неподвижному трубопроводу (6) из твердого материала во время создания соединения, которое снабжено заостренным валом (12), который установлен на трубопроводе, который предназначен для того, чтобы входить во время соединения в устройство воронкообразной трубы (18), установленное на неподвижном трубопроводе из твердого материала, под действием тягового усилия, которое создает канат (33), закрепленный к заостренному валу. Соединительное устройство также содержит направляющее устройство, установленное на соединительном наконечнике (8) деформируемого трубопровода (3), которое установлено соосно относительно его. Обеспечивается безопасность соединения деформируемого трубопровода в момент захвата наконечника трубопровода. 9 з.п. ф-лы, 7 ил.
