SU 852760 A1, 07.08.1981. SU 727551 A1, 15.04.1980. SU 1768492 A2, 15.10.1992. WO 9631429 A1, 10.10.1996.
Имя заявителя:
Российская Федерация, от имени которой выступает Министерство обороны Российской Федерации (RU), Открытое акционерное общество "Санкт-Петербургское морское бюро машиностроения "Малахит" (RU)
Изобретатели:
Долгополов Леонид Павлович (RU) Назаров Сергей Николаевич (RU) Иванов Анатолий Васильевич (RU) Савенков Михаил Васильевич (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Министерство обороны Российской Федерации (RU) Открытое акционерное общество "Санкт-Петербургское морское бюро машиностроения "Малахит" (RU)
Реферат

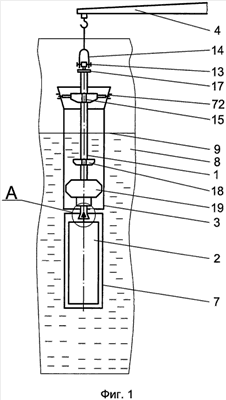

Изобретение относится к области судостроения и может быть использовано для погрузки (выгрузки) различных грузов на подводном техническом средстве, в том числе грузов, имеющих предохранительный прибор и находящихся в необитаемом помещении, расположенном ниже ватерлинии подводного технического средства. Устройство погрузки- выгрузки включает корпус (1) с грузовой скобой (14) и блоком управления (13) на одном конце и захват (11) с корпусом и подпружиненными зацепами (22) на другом конце. Устройство снабжено стопором (12), который установлен на кожухе (39), закрывающем захват, с возможностью поворота и взаимодействия с предохранительным прибором груза (2). Корпус устройства выполнен в виде полой штанги (10), на которой подвижно с возможностью фиксации от разворота установлена горизонтальная подвижная опора (15), а также два концевых упора (17 и 18) и направляющая обечайка (19). Захват и стопор снабжены приводами с блоком управления, включающим рукоятки управления. Приводы выполнены в виде тяг, установлены в полой штанге и соединены с подпружиненными зацепами захвата и с кожухом со стопором с одной стороны, а с другой стороны - с блоком управления. Тяга захвата (20) установлена внутри тяги стопора (21) с возможностью продольного перемещения, а тяга стопора - с возможностью поворота. Достигается расширение эксплуатационных возможностей устройства, обеспечивается эксплуатационная надежность. 6 з.п. ф-лы, 17 ил.
