СПОСОБ ПРОВЕДЕНИЯ В ОПЫТОВОМ БАССЕЙНЕ ИСПЫТАНИЙ МОДЕЛЕЙ ПЛАВУЧИХ ОБЪЕКТОВ С ПРОТЯЖЕННЫМИ ЯКОРНЫМИ СИСТЕМАМИ УДЕРЖАНИЯ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ
RU 2279654 С1, 10.07.2006. SU 397414 А1, 17.09.1973. JP 1196528 A, 08.08.1989.
Имя заявителя:
Федеральное государственное унитарное предприятие "Центральный научно-исследовательский институт имени академика А.Н. Крылова" (ФГУП "ЦНИИ им. акад. А.Н. Крылова") (RU)
Изобретатели:
Смирнов Борис Николаевич (RU) Кайтанов Юрий Сергеевич (RU) Бородай Игорь Кириллович (RU) Кильдеев Равиль Исмаилович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Центральный научно-исследовательский институт имени академика А.Н. Крылова" (ФГУП "ЦНИИ им. акад. А.Н. Крылова") (RU)
Реферат

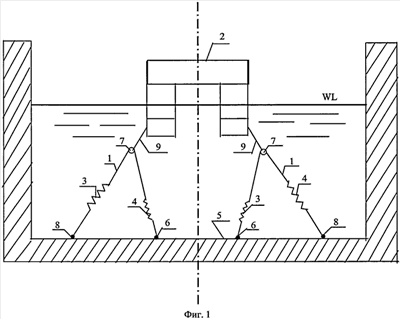

Изобретение относится к экспериментальной гидромеханике, в частности к испытаниям в опытовых бассейнах моделей плавучих морских инженерных сооружений с протяженными якорными системами удержания. Способ заключается в креплении модели плавучего объекта к основанию бассейна с помощью якорных связей, а затем оказании на модель внешних волновых воздействий и регистрации параметров эксперимента. При этом крепление испытываемой модели к основанию бассейна осуществляют посредством двухветвенных гибких линий связи, с которыми модель соединяют подвижно через свободно подвешенные к ее корпусу ролики. При этом парным ветвям гибких линий связи придают различную жесткость, а концы ветвей закрепляют на основании бассейна в отстоящих друг от друга точках. Устройство включает усеченные якорные связи, с помощью которых испытываемая модель присоединена к основанию бассейна. Якорные связи выполнены в виде двухветвенных гибких линий связи, между ветвями которых помещены установленные на модели ролики, которые прикреплены к ее корпусу преимущественно на гибкой связи. При этом вторые ветви гибких линий также оснащены упругим элементом, причем упругие элементы парных ветвей гибких линий связи имеют различную жесткость, а другой конец ветвей указанных гибких линий прикреплен к основанию бассейна в соответствующей точке, отстоящей от точки закрепления их первого конца. Технический результат заключается в приближении моделирования нагрузок в якорных связях к натурным условиям. 2 н. и 1 з.п. ф-лы, 2 ил.
