RU 2176608 С2, 20.06.2001. RU 2096258 C1, 20.11.1997. RU 2176208 С2, 20.11.1996. US 3263643 A, 02.08.1966.
Имя заявителя:
Открытое акционерное общество "Центральное конструкторское бюро по судам на подводных крыльях им. Р.Е. Алексеева" (RU)
Изобретатели:
Платонов Сергей Вячеславович (RU) Привалов Эдуард Иванович (RU) Айзен Семен Наумович (RU) Лосев Юрий Викторович (RU) Калинин Сергей Алексеевич (RU) Суслов Михаил Андреевич (RU) Калюжный Владимир Георгиевич (RU) Мавлюдов Марат Абдарахманович (RU) Денисов Виктор Иванович (RU) Перельман Борис Семенович (RU)
Патентообладатели:
Открытое акционерное общество "Центральное конструкторское бюро по судам на подводных крыльях им. Р.Е. Алексеева" (RU)
Реферат

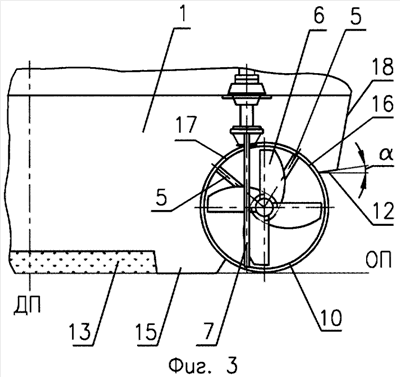

Изобретение относится к судостроению и касается создания скоростных глиссирующих судов, эксплуатируемых в мелководных районах. Судно с воздушной каверной на днище и полутоннельными бортовыми каналами-водоводами имеет главные судовые двигатели, гребные валы, кронштейны, гребные винты, кольцевые насадки винтов и рули. Два главных двигателя с гребными валами установлены на судне побортно под углами в вертикальной и горизонтальной плоскостях. Канал-водовод размещен в кормовой части судна с каждого борта и имеет в верхней части форму, близкую к окружности с радиусом R=0,5D+(0,02÷0,03) м, где D - диаметр гребного винта, и криволинейные стенки, ограничивающие канал-водовод в вертикальной плоскости. Верхняя часть канала-водовода от точки на транце с высотой от основной плоскости H=D+(0,1÷0,2) м до точки на основной плоскости на расстоянии L=(2,5÷3,5)D м от транца переходит в скег корпуса и изменяется по параболической зависимости, в кормовой части у транца отделяется выступом, образованным внутренней бортовой стенкой канала-водовода и плоскостью борта, ограниченным снизу наклонным участком, расположенным под углом 5-10° к основной плоскости. Кольцевая насадка расположена в районе гребного винта и жестко соединена с корпусом. Ось этой насадки лежит в плоскости, параллельной диаметральной плоскости корпуса. Гребной вал проходит под углами к основной плоскости и диаметральной плоскости при таком расположении на нем гребного винта, что в верхней точке лопасти винта находятся в плоскости задней кромки кольцевой насадки. Изобретение позволяет упростить монтаж гребного винта и снизить вибрацию, передаваемую на корпус. 2 з.п. ф-лы, 9 ил.
