ГЛИССИРУЮЩЕЕ СУДНО

Номер публикации патента: 2165865

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000109340/28		Получить полное описание патента

Реферат

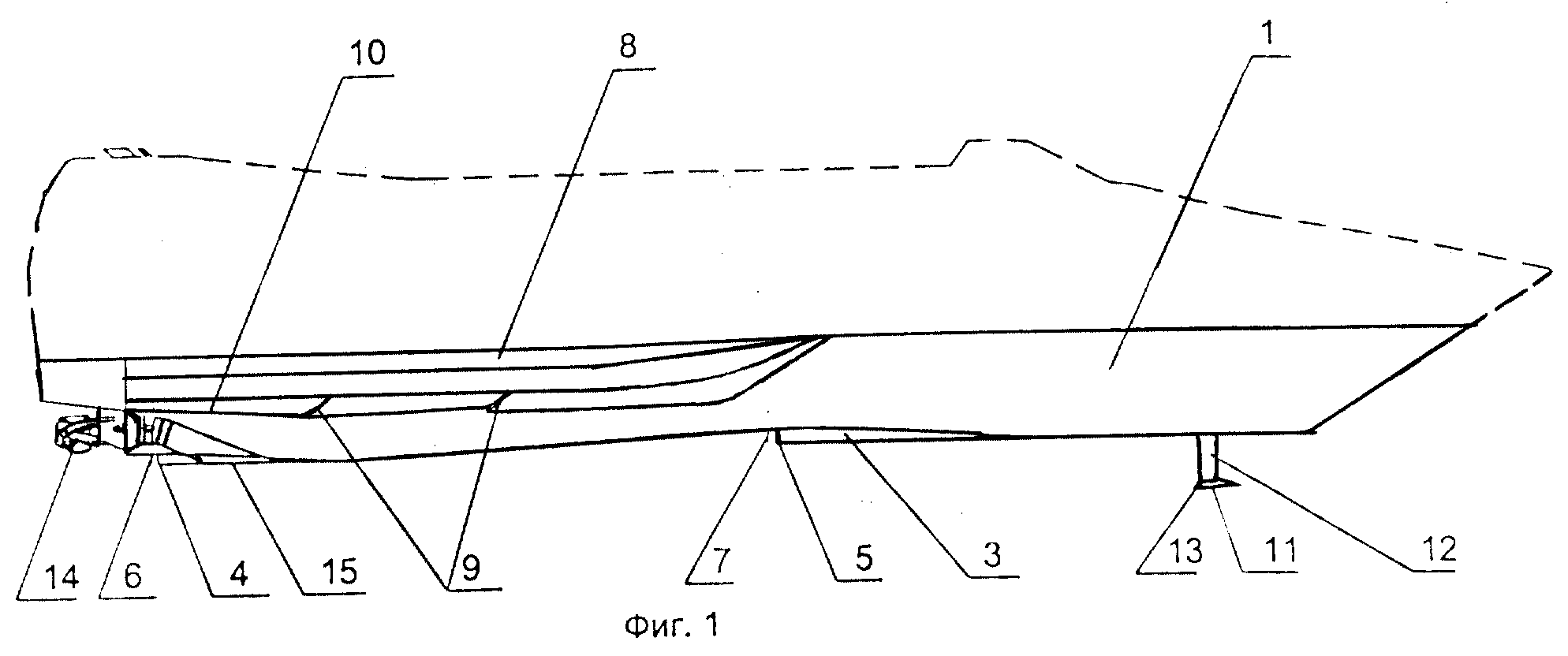

Изобретение относится к судостроению и касается создания глиссирующих судов с водометными движителями, несущими выступающими частями корпуса, выдвижными интерцепторами, управляемым носовым крылом и аутригерами. Судно имеет корпус с килеватым днищем, поверхность которого имеет симметричные плоские участки трапецеидальной формы, поперечные реданы за плоскими участками и выдвижные активные элементы управления подъемной силой, находящиеся за поперечными реданами. На уровне днища судно снабжено плоскими выступающими частями, нижние поверхности которых выполнены заподлицо с поверхностями плоских участков днища. Поперечные реданы выполнены с углом стреловидности в пределах от 5 до 30o. Отношение ширины судна с выступающими частями к ширине корпуса составляет 1,2 - 2,5. Упомянутые плоские участки днища могут располагаться в его кормовой и средней части. Судно целесообразно снабжать бортовыми аутригерами, которые могут выполняться асимметричной формы и иметь не менее одного поперечного редана обратной стреловидности. Судно может быть снабжено носовым крылом с управляемыми закрылками. Движитель судна может быть водометным с водозаборным отверстием, расположенным в днище корпуса перед активными элементами управления подъемной силой. Технический результат реализации изобретения заключается в повышении мореходных качеств глиссирующего судна. 5 з.п. ф-лы, 3 ил.
