БЫСТРОХОДНОЕ СУДНО

Номер публикации патента: 2163554

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000106637/28		Получить полное описание патента

Реферат

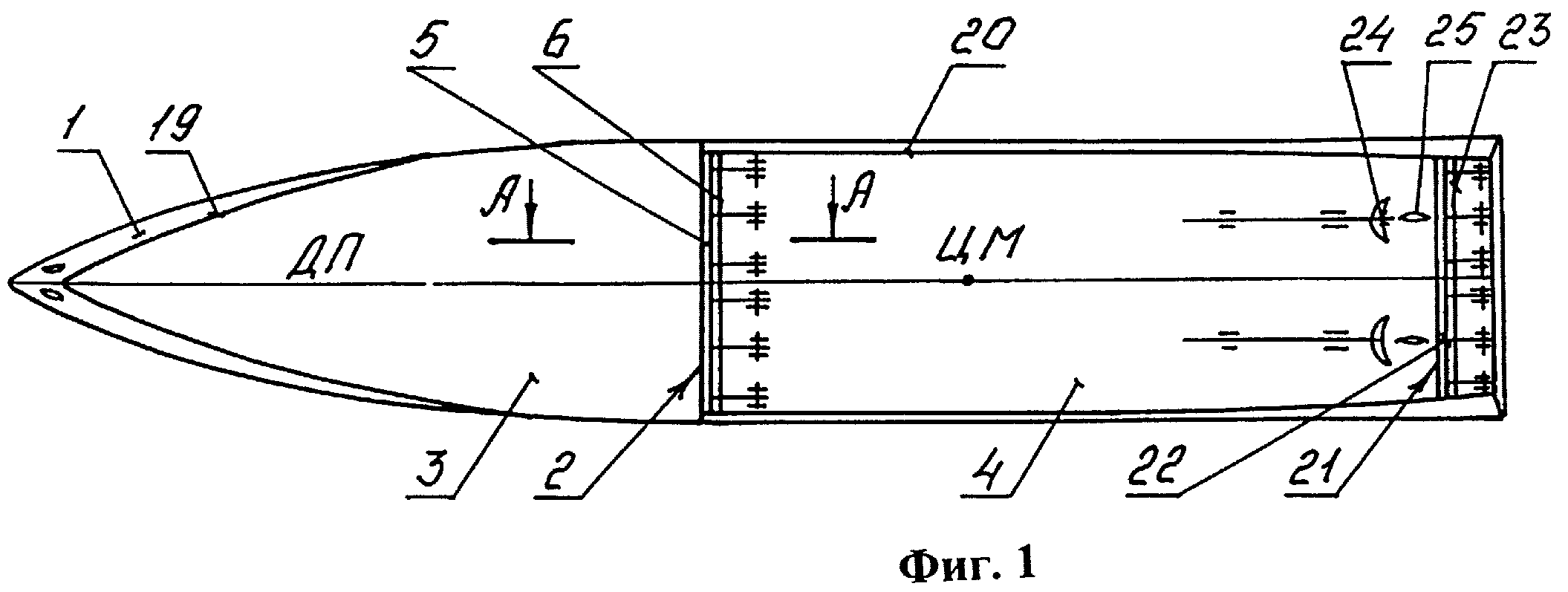

Изобретение относится к судостроению и касается создания быстроходных судов. Судно имеет корпус со скулообразными обводами и килевым днищем. Судно выполнено с носовыми и/или кормовыми реданами, за которыми установлены управляемые интерцепторы. Интерцепторы имеют возможность выдвижения из-за среза днища. По крайней мере одна антивихревая перегородка установлена в зареданном пространстве .днища с зазором относительно интерцепторов со стороны кормы. Высота перегородки не превышает высоту редана. Перегородка может быть выполнена в виде пластины, закрепленной на днище с помощью книц. Антивихревая перегородка может быть электроизолирована от днища и/или от интерцепторов. Перегородка или несколько антивихревых перегородок могут устанавливаться в зареданном пространстве от скулы одного борта до скулы борта, ему противоположного. Рабочая поверхность интерцепторов может быть цилиндрической и выпуклой. Интерцепторы могут быть выполнены с возможностью поворота с помощью штанг относительно опор, закрепленных на днище корпуса. Технический результат реализации изобретения заключается в существенном снижении вредного влияния вихрей, образующихся при схождении потока с кромки днищевого редана, на интерцепторы, расположенные за реданом. 5 з.п. ф-лы, 6 ил.
