SU 1373619 А1, 15.02.1988. RU 2348563 С2, 10.03.2009. СА 2310981 С, 02.11.2004. DE 3823435 А, 16.02.1989.
Имя заявителя:
Лукьянов Сергей Николаевич (RU)
Изобретатели:
Лукьянов Сергей Николаевич (RU)
Патентообладатели:
Лукьянов Сергей Николаевич (RU)
Реферат

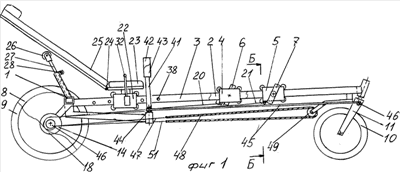

Изобретение относится к велосипедам с приводом, содержащим возвратно-поступательно движущиеся ножные упоры. Рама (1) содержит направляющие (2, 3), на которых установлены подвижно каретки (4, 5) с упорами для ног (6, 7) и с возможностью стопорения (32, 38) каретка (22) с сиденьем (23). На задних приводных колесах (8, 9) установлены конические блоки (14, 18), имеющие спиральные канавки с переменным радиусом для тросов (20, 21), которые связаны с каретками (4, 5). К сиденью (23) шарнирно (24) прикреплена спинка (25), опирающаяся на ролик (26), прикрепленный к раме (1). Для переключения скорости перемещают сиденье (23) вдоль направляющих (2, 3). При этом тросы (20, 21), сматываясь или разматываясь, переходят на участки спиральных канавок с нужным радиусом и соответствующим передаточным отношением. Решение направлено на обеспечение при обтекаемой горизонтальной посадке увеличенного передаточного отношения и соответственно при вертикальной посадке уменьшенного передаточного отношения для подъема в гору и в сложных дорожных условиях. Для обеспечения движений академической гребли с нагружением мышц рук, спины и живота стопор (32) сиденья (23) выводится из зацепления с направляющими (2, 3). 5 ил.
