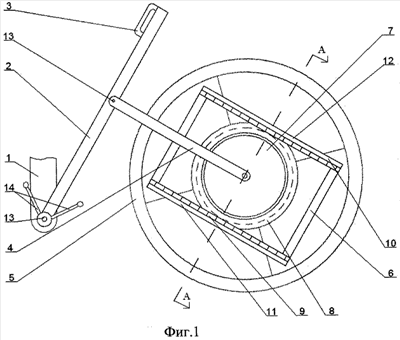

Изобретение относится к транспортным средствам, к инвалидным коляскам с ручным рычажным приводом. Инвалидная коляска содержит прямоугольную раму, два симметричных движителя, каждый из которых включает взаимодействующие друг с другом рычаг с рукояткой, шатун и колесо. Прямоугольная рама неподвижно связана со штоком и состоит из двух параллельных цепей, закрепленных на прямолинейных планках. Планки связаны поперечными перемычками и сдвинуты относительно друг друга в поперечном направлении. При этом цепи взаимодействуют с диаметрально противоположных сторон с первой и второй звездами, установленными на обоймах соответствующих обгонных муфт. Ступицы муфт установлены шарнирно на оси с возможностью свободного вращения и неподвижно соединены с колесом. Причем первая и вторая обгонные муфты установлены так, чтобы они входили в сцепление по очереди. Решение направлено на повышение скорости и КПД инвалидной коляски. 4 н. и 3 з.п. ф-лы, 6 ил.
