US 1258391 А, 05.03.1918. Артоболевский И.И. Механизмы, т.1. - M.: Издательство Академии наук СССР, с.222, механизм 205. RU 44098 U1, 27.02.2005. US 1653889 A, 27.12.1927. US 1574516 A, 23.02.1926.
Имя заявителя:
Ершов Геннадий Данилович (RU)
Изобретатели:
Ершов Геннадий Данилович (RU)
Патентообладатели:
Ершов Геннадий Данилович (RU)
Реферат

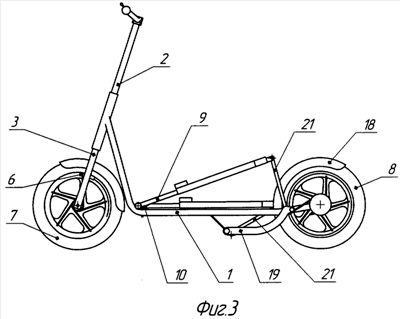

Изобретение относится к двухколесным транспортным средствам без сиденья, приводимым в движение ножными рычагами. Самокат педальный содержит раму (1), рулевую вилку (3) с рулем (2), переднее колесо (7), ведущее заднее колесо (8), установленное на приводной оси с парой обгонных муфт. Приводные рычаги (9) шарнирно установлены на раме (1) посредством своих передних концов и имеют платформы для ног. Самокат педальный снабжен желобами (19) с установленными в них роликами и шатунами (21), которые соединены одним концом с роликами и гибкими тягами, а другим концом - с приводными рычагами (9). Приводные рычаги (9) могут быть снабжены возвратными пружинами, расположенными, например, на шарнирах приводных рычагов (9). Платформы приводных рычагов (9) могут иметь регулируемую базу для подгонки под ступню взрослого человека или ребенка. Решение направлено на снижение высоты посредством исключения известной из уровня техники стойки со шкивом на задней части рамы. 2 з.п. ф-лы, 5 ил.
