DE 10221733 A1, 27.11.2003. DE 102007007478 B3, 29.05.2008. RU 2265544 C2, 10.12.2005.
Имя заявителя:
Др. Инж. х.к. Ф. Порше Акциенгезелльшафт (DE)
Изобретатели:
КРЮГЕР Детлеф (DE) МАШМАЙЕР Хорст (DE)
Патентообладатели:
Др. Инж. х.к. Ф. Порше Акциенгезелльшафт (DE)
Приоритетные данные:
31.10.2009 DE 102009051580
Реферат

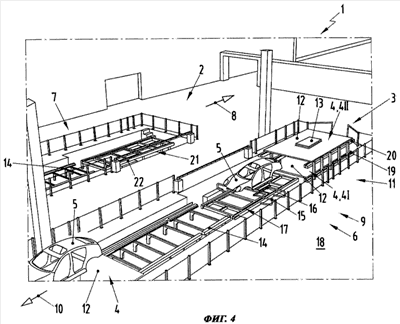

Изобретения относится к области машиностроения, а именно к способам передачи заготовки и к технологической установке для серийного изготовления конструктивных элементов. Согласно первому способу кузова автомобилей передают с первой линии с подвижными плитами на вторую линию с подвижными плитами на технологической установке. При этом первую подвижную плиту, несущую заготовку с первой конечной позиции первой линии с подвижными плитами передают на начальную позицию второй линии с подвижными плитами так, что заготовка наезжает на держатели начальной позиции. В начальной позиции первую подвижную плиту и заготовку регулируют относительно друг друга по высоте, так что заготовку принимают держателями и освобождают от первой подвижной плиты. Первую подвижную плиту переводят в позицию техобслуживания плит, которая граничит с начальной позицией. Вторую подвижную плиту из позиции техобслуживания плит переводят на начальную позицию. На второй начальной позиции вторую подвижную плиту и заготовку регулируют по высоте относительно друг друга, так что заготовка принимается второй подвижной плитой и освобождается с держателей. Несущую заготовку вторую подвижную плиту выводят из начальной позиции в направлении транспортирования второй линии с подвижными плитами. Согласно второму способу заготовка переезжает держатели конечной позиции. В конечной позиции заготовка принимается держателями и освобождается от первой подвижной плиты. Первую подвижную плиту переводят в позицию техобслуживания плит, которая граничит с конечной позицией. Вторую подвижную плиту переводят из позиции техобслуживания плит в конечную позицию. В конечной позиции заготовка принимается второй подвижной плитой и освобождается с держателей. Технологическая установка содержит первую линию с подвижными плитами для перемещения подвижных плит, вторую линию с подвижными плитами для перемещения подвижных плит, при этом соответствующая подвижная плита снабжена платформой и размещенным на этой платформе перемещаемым подъемным столом для приема заготовки. Подъемный стол обеспечивает регулирование по высоте заготовки относительно платформы. Начальная позиция или конечная позиция снабжена удерживающей рамой, которая имеет регулировку по высоте. Позиция технического обслуживания подвижных плит граничит с начальной позицией или с конечной позицией и снабжена первым и вторым приемниками для технического обслуживания для приема подвижной плиты. Достигается упрощение технического обслуживания подвижных плит технологической установки. 3 н. и 15 з.п. ф-лы, 8 ил.
