СПОСОБ МОДУЛЬНОГО ИЗГОТОВЛЕНИЯ И СБОРКИ ТРАНСПОРТНЫХ СРЕДСТВ РАЗЛИЧНОГО ТИПА И МОДУЛЬ КУЗОВА И МОДУЛЬ МОТОРНОГО ОТСЕКА, ИЗГОТОВЛЕННЫЕ СОГЛАСНО ЭТОМУ СПОСОБУ
RU 2152325 C1, 10.07.2000. JP 63235174 A, 30.09.1988. JP 61046779 A, 07.03.1986. RU 2349487 C1, 05.12.2005.
Имя заявителя:
Семакин Валерий Анатольевич (RU), Лазуткин Алексей Васильевич (RU)
Изобретатели:
Семакин Валерий Анатольевич (RU) Лазуткин Алексей Васильевич (RU)
Патентообладатели:
Семакин Валерий Анатольевич (RU) Лазуткин Алексей Васильевич (RU)
Реферат

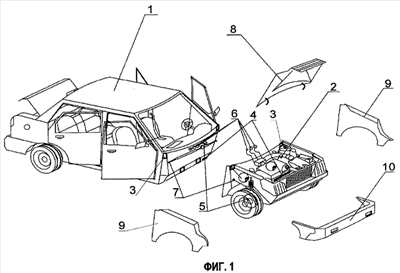

Изобретения относятся к области транспортного машиностроения. Способ модульного изготовления и сборки транспортных средств различного типа заключается в том, что отдельно изготавливают и собирают модуль кузова и модуль моторного отсека. Соединяют их вместе с помощью взаимно согласованных стыковочных узлов. Соединение модулей осуществляют по линии сопряжения передних лонжеронов модуля моторного отсека и переднего щита модуля кузова. Передние лонжероны модуля моторного отсека стыкуются с ответными лонжеронами модуля кузова. Устанавливают на модуле моторного отсека крышку капота, передние крылья и бампер, которые покрывают лаком соответствующей цветовой гаммы. Модуль кузова содержит корпус кузова. Корпус кузова содержит нижнее основание с элементами пола, боковые панели, крышу с рамой ветрового окна, двери с электрооборудованием и остеклением и крышку багажника, обивку салона, сиденья, элементы безопасности пассажиров и водителя, задний мост с подвеской, тормозную систему, рулевую систему. На переднем щите модуля выполнены базовые места крепления стыковочных узлов транспортного средства. Модуль моторного отсека содержит лонжеронную раму, силовую установку с трансмиссией, узлы и агрегаты моторного отсека, передний мост с подвеской, электрооборудование, законченное разъемами, тормозную систему, топливную систему. Лонжеронная рама модуля моторного отсека выполнена в виде покрытой лаком нейтрального цвета секционной конструкции. Рама содержит передние лонжероны с посадочными местами крепления под силовую установку, брызговики передних крыльев с конструктивными элементами для установки стоек амортизаторов передней подвески. Брызговики соединены передней балкой с рамкой передка и задней несущей планкой. На планке выполнены базовые места крепления стыковочных узлов транспортного средства. Достигается упрощение технологии сборки унифицированных транспортных средств. 4 н. и 1 з.п. ф-лы, 5 ил.
