| ДВИЖИТЕЛЬ ДЛЯ ПЕРЕМЕЩЕНИЯ ВНУТРИ ФЕРРОМАГНИТНОГО ТРУБОПРОВОДА |  |
Номер публикации патента: 2165369 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B62D057/02 | | Аналоги изобретения: | SU 1054767 A, 15.11.1983. SU 679466 A, 15.08.1979. SU 510672 A, 15.04.1976. DE 1759476 A, 30.12.1971. |
| Имя заявителя: | Ульяновский государственный технический университет | | Изобретатели: | Белый Д.М. | | Патентообладатели: | Ульяновский государственный технический университет |
Реферат | |

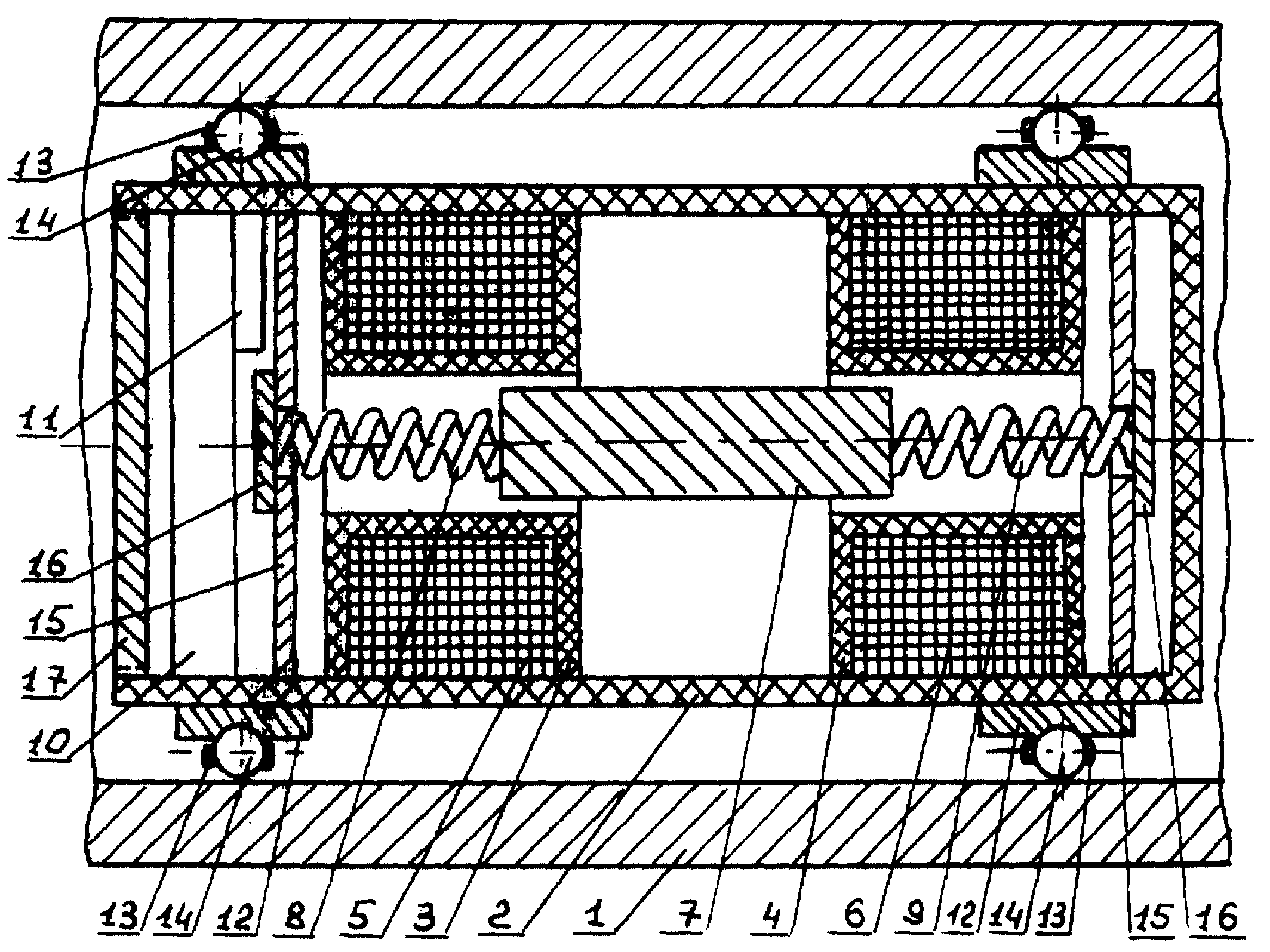

Изобретение относится к транспортной технике и предназначено для использования при перемещении приборов контроля трубопроводов. Движитель включает в себя привод возвратно-поступательного движения и механизм перемещения по внутренней поверхности трубопровода. Привод имеет две помещенные в цилиндрический немагнитный корпус кольцевые соосные катушки, ферромагнитный сердечник, установленный концентрично в осевых отверстиях катушек и упруго закрепленный между двумя пружинами, и источник электрических импульсов, соединенный с обмотками катушек через дистанционное контактное устройство с возможностью раздельного подключения катушек. Механизм перемещения выполнен в виде двух шариковых подшипников качения со снятым наружным кольцом, посаженных по внутреннему кольцу на крайние участки цилиндрического корпуса. При непрерывной подаче в одну из катушек импульсов тока происходит однонаправленное перемещение движителя в соответствующую сторону. Устройство характеризуется пониженными энергозатратами на перемещение и повышенным тяговым усилием. 1 ил.
|
