US 2007017714 A1, 25.01.2007. SU 1643300 A1, 23.04.1991. RU 2123952 C1, 27.12.1998.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования Дальневосточный государственный аграрный университет (RU)
Изобретатели:
Бумбар Иван Васильевич (RU) Канделя Михаил Васильевич (RU) Канделя Николай Михайлович (RU) Лазарев Вадим Иванович (RU) Рябченко Виктор Николаевич (RU) Шилько Петр Алексеевич (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования Дальневосточный государственный аграрный университет (RU)
Реферат

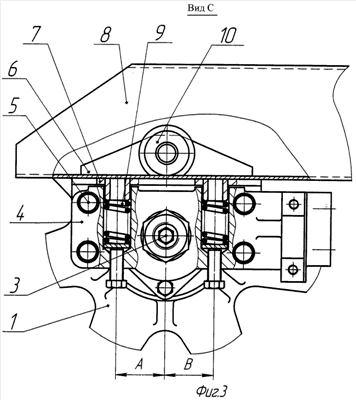

Изобретение относится к колесам направляющим гусеничных тележек уборочных машин, например самоходных рисозерноуборочных и кормоуборочных комбайнов. Колесо направляющее гусеничной тележки уборочной машины содержит колесо (1), вращающееся на двух подшипниках (2) при неподвижной оси (3), закрепленной в опорах (4), имеющих направляющие (6) с роликами (10). Вертикальный люфт колеса (1) ограничен планками (7), прижимаемыми снизу к нижним полкам швеллеров (8) рамы гусеничной тележки пружинами (9). На каждой направляющей (6) со стороны швеллера (8) рамы гусеничной тележки установлен ролик (10), вращающийся и опирающийся на нижнюю полку швеллера. Под воздействием натяжного механизма происходит перемещение колеса (1) на роликах (10) по нижним полкам швеллера (8) рамы гусеничной тележки. Изобретение направлено на уменьшение усилия для перемещения колеса направляющего по полкам швеллера рамы гусеничной тележки, а также для уменьшения износа сопрягаемых деталей - направляющих и полок швеллеров рамы гусеничной тележки. 4 ил.
