SU 1562207 А1, 30.06.1991. RU 25723 U1, 20.10.2002. US 4518305 А, 21.05.1985.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования "Воронежский государственный аграрный университет имени К.Д. Глинки" (ФГОУ ВПО ВГАУ) (RU)
Изобретатели:
Гребнев Виктор Петрович (RU) Ворохобин Андрей Викторович (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Воронежский государственный аграрный университет имени К.Д. Глинки" (ФГОУ ВПО ВГАУ) (RU)
Реферат

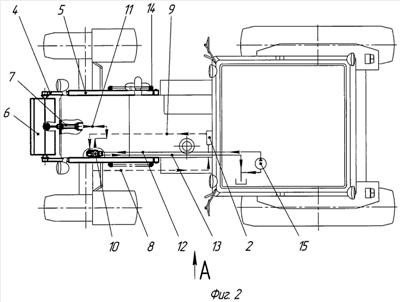

Изобретение относится к тракторному машиностроению и может быть использовано при работе трактора с тяжелыми навесными или полунавесными сельскохозяйственными машинами. Устройство для регулирования положения балластного груза включает в себя датчик разгрузки передней оси трактора (1). Датчик выполнен в виде электрического силоизмерительного пальца с электронным блоком управления (2), в который программируется необходимый уровень чувствительности датчика разгрузки передней оси (1). При разгрузке передней оси трактора сверх допустимого предела датчик выдает сигнал на электронный блок управления, который вырабатывает управляющий сигнал и направляет его на электрогидрораспределитель (10). Электрогидрораспределитель с одной стороны связан с гидроцилиндром (7), а с другой по гидравлическим линиям (12) и (13) с напорной магистралью гидросистемы трактора и магистралью слива. В зависимости от сигнала, поступающего на электрогидрораспределитель (10), связанный с ним гидроцилиндр (7) перемещает балку (4) с балластным грузом (6) то вперед по ходу движения трактора, то назад в первоначальное положение. Изобретение позволяет повысить устойчивость прямолинейного движения, улучшить управляемость навесного тракторного агрегата, повысить равномерность распределения вертикальных нагрузок по опорам агрегата, повысить чувствительность срабатывания системы. 1 з.п. ф-лы, 3 ил.
