RU 2173641 А1, 20.09.2001. RU 70489 U1, 27.01.2008. SU 394252 А1, 22.08.1973. JP 8207646 А, 13.08.1996. US 4930969 А, 05.06.1990.
Имя заявителя:
Открытое акционерное общество "Завод им. В.А. Дегтярева" (RU)
Изобретатели:
Горбачев Александр Евгеньевич (RU) Громов Владимир Вячеславович (RU) Мосалёв Сергей Михайлович (RU) Рыбкин Игорь Семенович (RU) Синицын Денис Игоревич (RU) Тонкачев Владимир Викторович (RU) Хитров Владимир Анатольевич (RU)
Патентообладатели:
Открытое акционерное общество "Завод им. В.А. Дегтярева" (RU)
Реферат

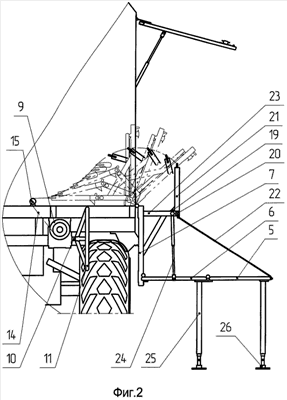

Изобретение относится к средствам механизации погрузочно-разгрузочных работ на транспорте, в частности военных и специальных транспортных средств. Распашной борт специального транспортного средства размещен на боковой стенке кузова-фургона специального транспортного средства и состоит из двух частей: верхней и нижней. Нижняя часть борта выполнена из двух внутренних (5, 6) и наружной (7) секций, связанных между собой с возможностью складывания. Нижняя часть борта связана с приводом поворота, состоящим из червячного редуктора 9 со штурвальным колесом (11), лебедки с тросом (14) и барабана с тросом. Оба троса соединены с симметрично установленными по краям наружной секции борта (7) двухзвенными складывающимися рычагами-кронштейнами (19), соединенными внутренними секциями (5, 6). Внутренние секции (5, 6) оснащены стойками (25) с регулируемыми по высоте опорами (26). Верхняя часть борта оснащена аналогичными фиксирующими складывающимися стойками. С наружной стороны верхней и нижней частей борта установлены запорные устройства. Изобретение повышает надежность и улучшает технико-эксплуатационные характеристики. 1 з.п. ф-лы, 2 ил.
