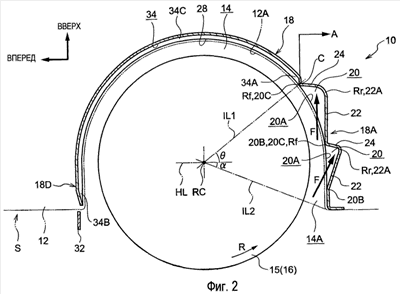

Изобретение относится к аэродинамической конструкции для транспортного средства, которая может эффективно регулировать воздушный поток внутри колесной ниши. Аэродинамическая конструкция (10) снабжена стенкой (24) столкновения с воздушным потоком, проходящей по направлению ширины транспортного средства и обращена в нижнюю сторону в вертикальном направлении кузова транспортного средства, стенкой (22) направления воздушного потока, проходящей вниз в вертикальном направлении кузова транспортного средства от заднего в продольном направлении кузова транспортного средства концевого участка стенки (24) столкновения с воздушным потоком, и другой стенкой (22) направления воздушного потока, проходящей вверх в вертикальном направлении кузова транспортного средства от переднего в продольном направлении кузова транспортного средства концевого участка стенки (24) столкновения с воздушным потоком, дальше к задней стороне в продольном направлении кузова транспортного средства, чем центр оси вращения переднего колеса (15) внутри колесной ниши (14). Высота выступания в продольном направлении кузова транспортного средства и относительно линии Rr ребра с вогнутой стороны, сформированного задним концом стенки (24) столкновения с воздушным потоком и стенкой (22) направления воздушного потока, линии Rf ребра с выпуклой стороны, которое сформировано передним концом стенки (24) столкновения с воздушным потоком и стенкой (22) направления воздушного потока, постепенно изменяется вдоль направления ширины транспортного средства. Достигается выравнивание воздушного потока внутри колесной ниши. 2 з.п. ф-лы, 9 ил.
